1 2 3
4
5

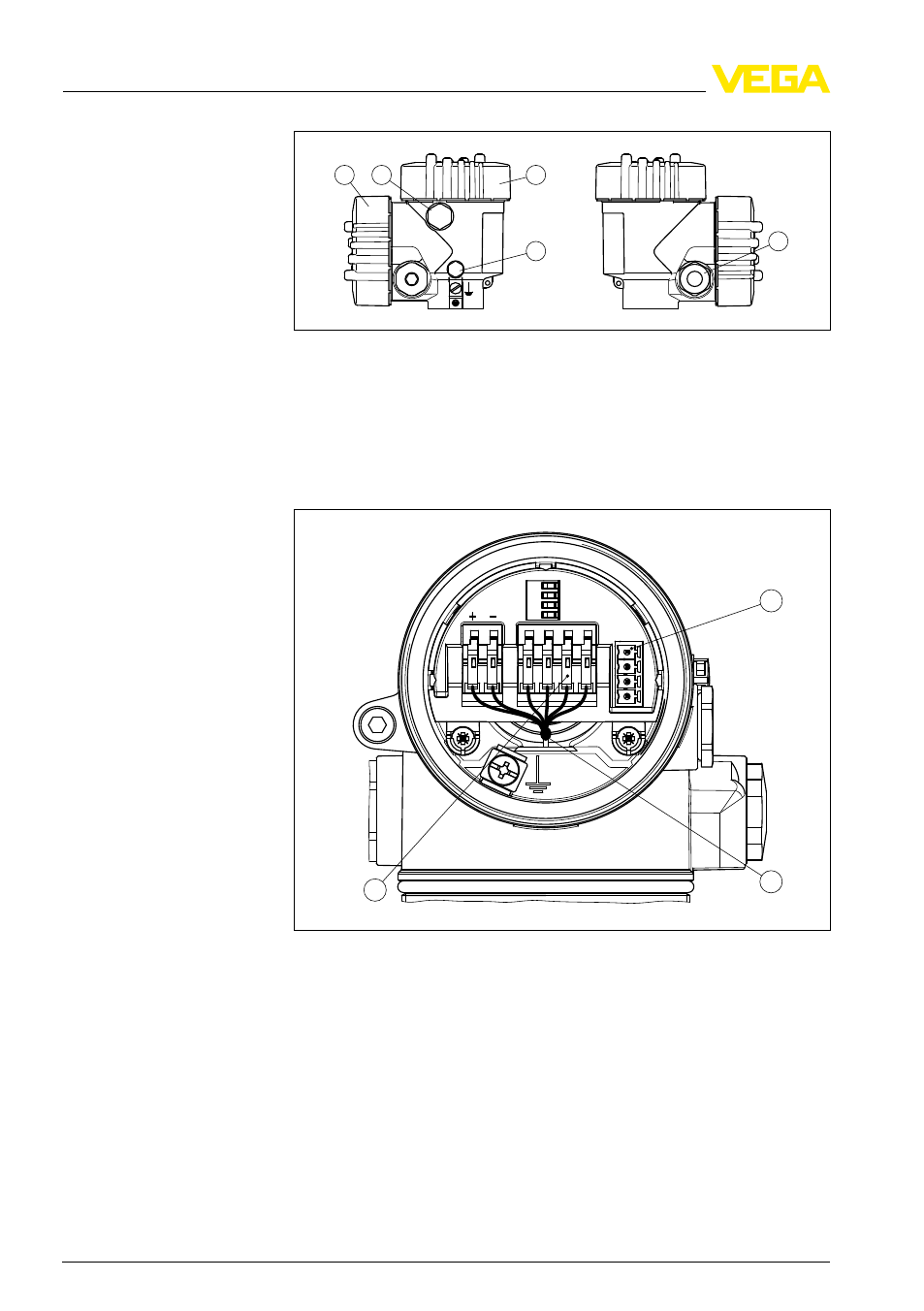

Рис. 20: Двухкамерный корпус
1 Крышка отсека подключения
2 Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)
3 Крышка отсека электроники
4 Фильтрующий элемент для компенсации давления воздуха
5 Кабельный ввод
1
3
2
Display
1 2 5 6 7 8
I²C
Рис. 21: Отсек электроники в двухкамерном корпусе
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Внутренняя соединительная линия к отсеку подключения
3 Контакты для подключения VEGADIS 61
Обзор корпусов
Отсек электроники
28 VEGAPULS 61 • 4 … 20 mA/HART - четырехпроводный
5 Подключение к источнику питания
