8

Слегка потянув за провода, проверить надежность их
закрепления в контактах.

9

Экран подключить к внутренней клемме заземления, внеш-
нюю клемму заземления соединить с выравниванием потен-
циалов.

10 Туго затянуть гайку кабельного ввода. Уплотнительное

кольцо должно полностью облегать кабель.

11 Соединительный кабель для подачи питания подключить

таким же способом согласно схеме подключения, дополни-
тельно соединить защитный провод с внутренней клеммой
заземления.

12 Завинтить крышку корпуса.

Электрическое подключение выполнено.

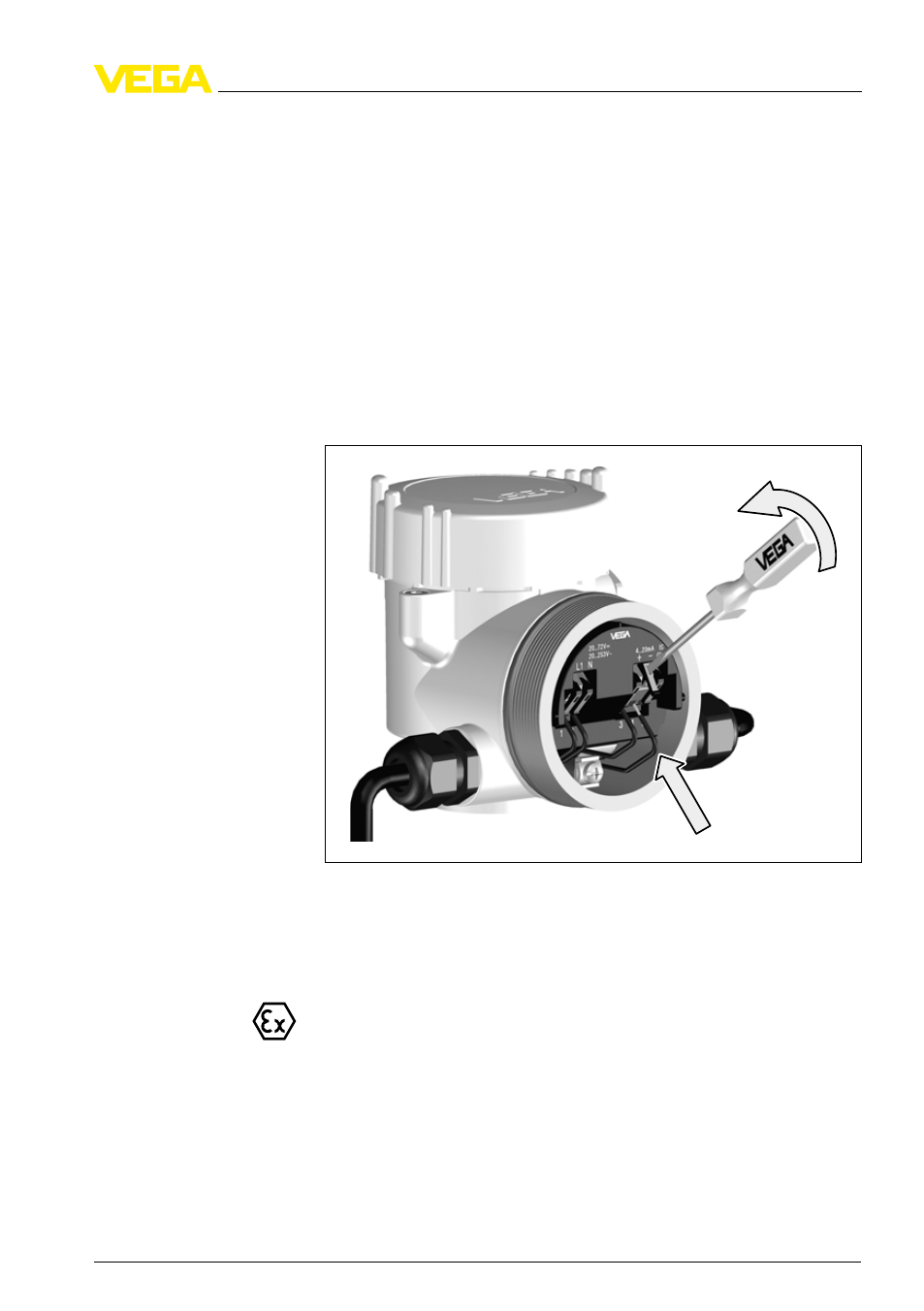

Рис. 19: Подключение: шаги 5 и 6

5

.3

Схема подключения (двухкамерный
корпус)

Рисунки ниже действительны для исполнения без взрывозащиты,
а также для исполнения E

x-d.

VEGAPULS

61 • 4 … 20

mA/HART - четырехпроводный

27

5 Подключение к источнику питания

28439

-

RU

-100505
