На емкостях с коническим днищем датчик рекомендуется
монтировать по центру емкости, чтобы измерение было воз-
можно на ее полную глубину.

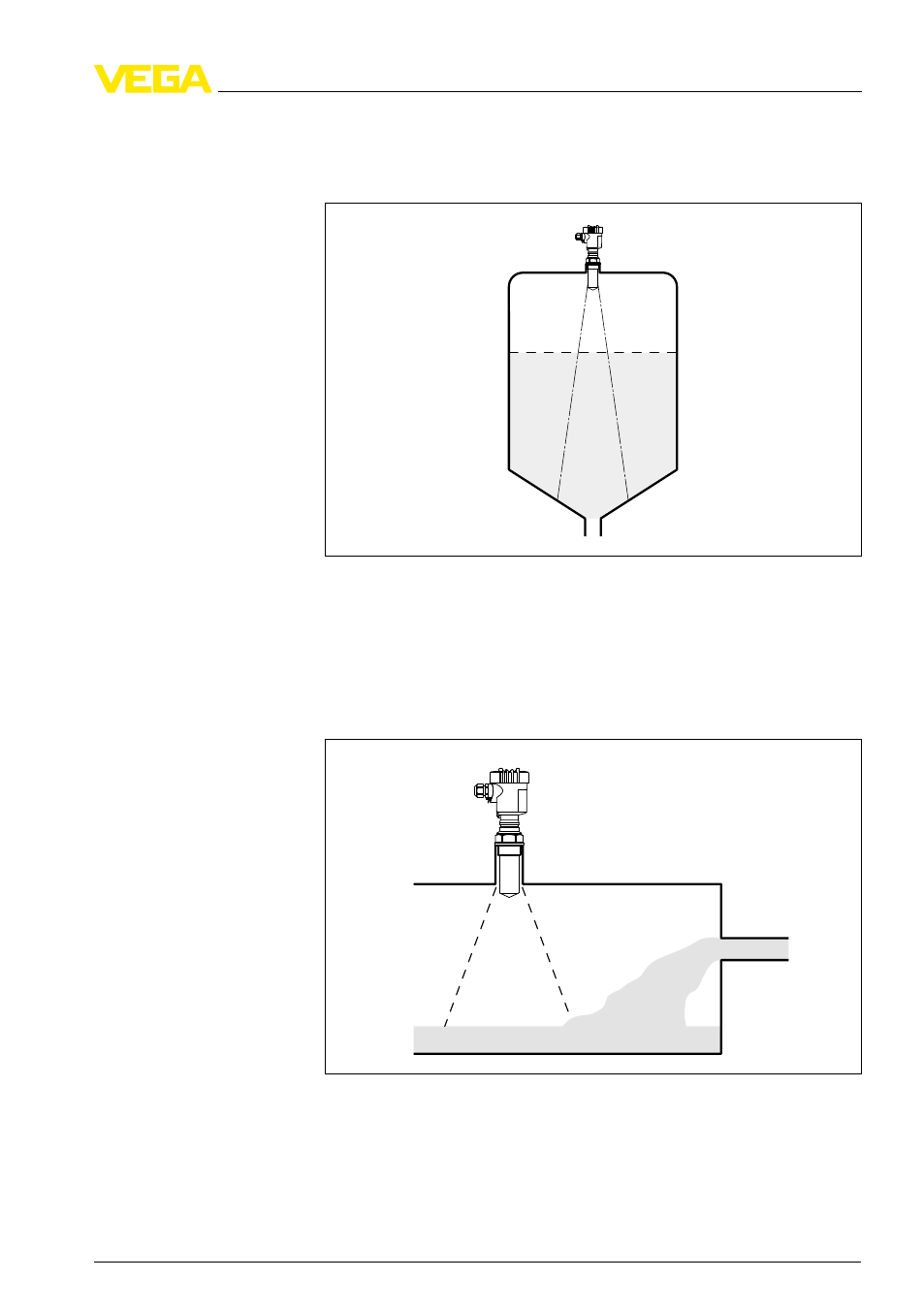

Рис. 8: Емкость с коническим днищем
Не следует монтировать прибор над втекающим в емкость
потоком продукта. Убедитесь, что датчик обнаруживает поверх-
ность продукта, а не льющуюся струю.
Рис. 9: Втекающая жидкость
Высота монтажного патрубка должна быть такой, чтобы край
антенны выступал из патрубка минимум на 10 мм (0.4
in).
Втекающий продукт
Патрубок
VEGAPULS 61 • 4 … 20 mA/HART - четырехпроводный 17
4 Монтаж
