Инструкция по эксплуатации VEGA MINITRAC 31 Foundation Fieldbus
Страница 54
54
6 Начальная установка с помощью модуля индикации и настройки
MINITRAC 31 • Foundation Fieldbus
41782-R
U-130731

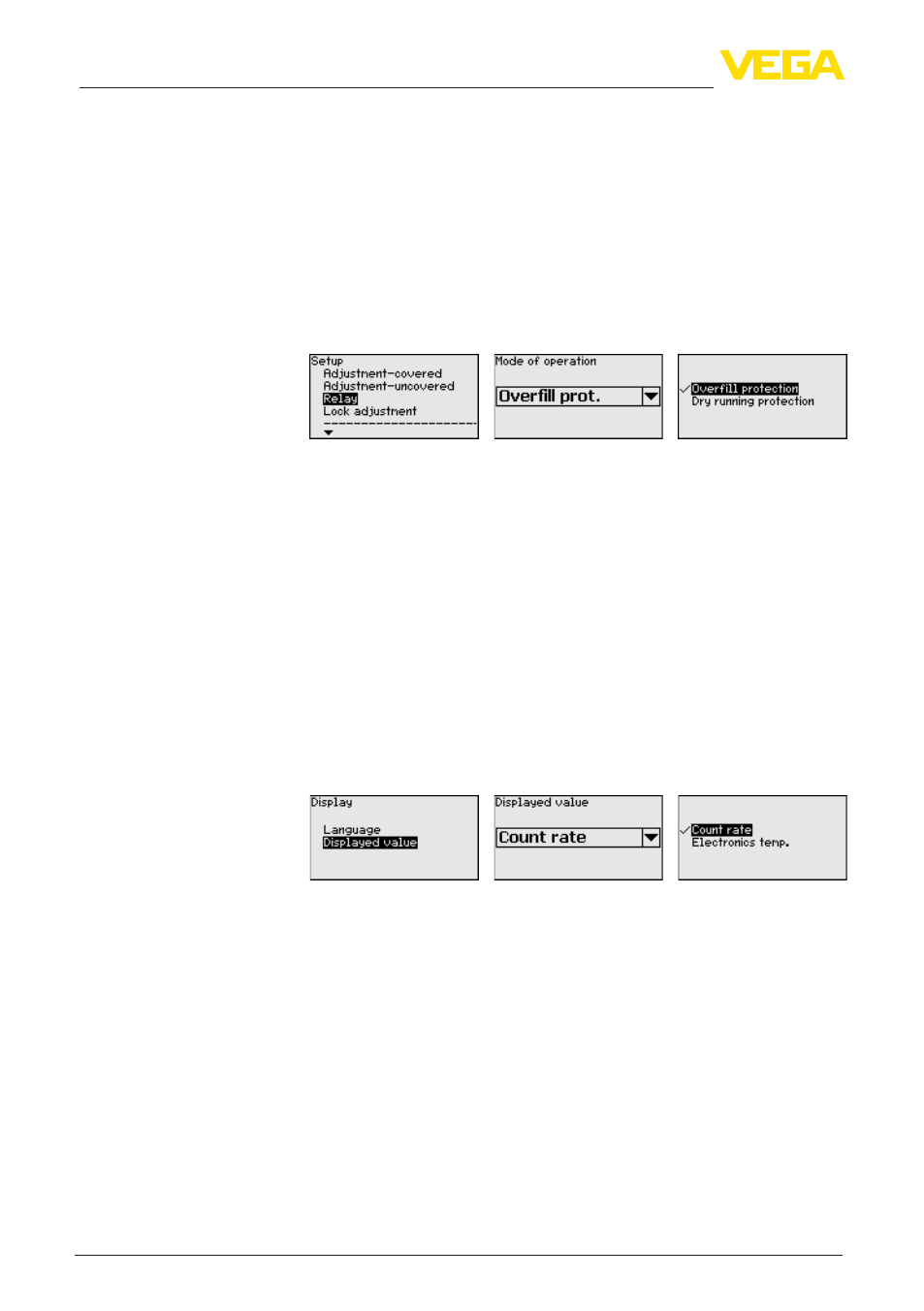

В качестве режима работы можно выбрать защиту от
переполнения или защиту от сухого хода.
Релейный выход датчика реагирует соответствующим образом.
Защита от переполнения = при достижении максимального
уровня реле обесточивается (безопасное состояние).
Защита от сухого хода = при достижении минимального уровня
реле обесточивается (безопасное состояние).
Следует обратить внимание на то, что для этого должна быть
выбрана правильная характеристика токового выхода. См. пункт
меню "Начальная установка/Ток. выход Режим".
Посредством этого меню параметры датчика защищаются от
несанкционированного или случайного изменения.
Данный пункт меню описан в Руководстве по эксплуатации
"Модуль индикации и настройки".
Display
В данном меню можно изменить язык дисплея.
Данный параметр описан в Руководстве по эксплуатации
"Модуль индикации и настройки".
В данном меню можно изменить индикацию значения на
дисплее.
Можно выбрать, что должно индицироваться на дисплее:
текущая скорость счета или температура электроники.
Диагностика
В этом меню можно проверить статус устройства. При
нормальной работе датчика будет показан статус "OK". В
случае неисправности здесь выводится соответствующий код
неисправности.
Данный параметр описан в Руководстве по эксплуатации
"Модуль индикации и настройки".
Функция пиковых значений фиксирует максимальные и
минимальные измеренные значения во время работы.
Данный параметр описан в Руководстве по эксплуатации
"Модуль индикации и настройки".
Начальная установка/
Блокировать настройку
Дисплей/Язык
Дисплей/Индицируемое
значение
Диагностика/Статус
устройства
Диагностика/Пиковые
значения
