34

6 Начальная установка с помощью модуля индикации и настройки

MINITRAC 31 • Foundation Fieldbus

41782-R

U-130731

В этом пункте меню можно задать состояние датчика при

появлении внешних источников излучения.

В этом пункте меню можно активировать релейный выход и

задать его функцию и точки переключения.
Если в соответствии с установкой должно выдаваться значение

процесса, то можно выбрать между защитой от переполнения и

защитой от сухого хода.
Релейный выход датчика реагирует соответствующим образом.
Если в качестве базовой величины выбрано "нет", то релейный

выход будет работать как реле сигнала неисправности.
Осторожно!

Независимо от выбранной базовой величины, при

неисправности реле обесточивается.

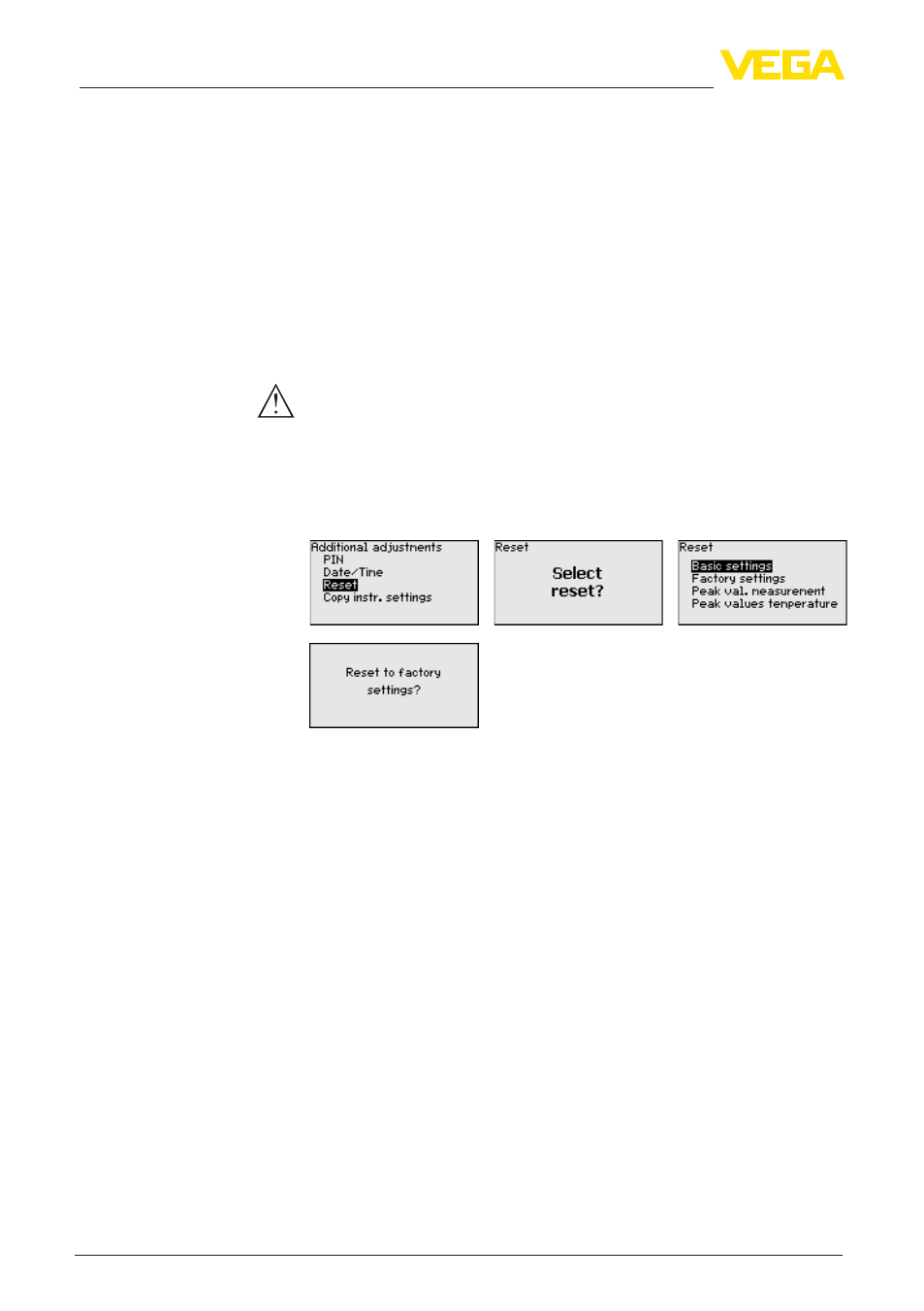

Доп. настройки
Сбрасываются значения всех установок за исключением

следующих: PIN, язык и SIL.

Имеются следующие функции сброса:
Базовые установки: Сброс установок параметров до значений

по умолчанию на момент поставки с завода. Специфические

заказные установки при этом удаляются.
Заводские установки: Сброс установок параметров, как

при сбросе "Базовые установки". Дополнительно до значений

по умолчанию сбрасываются специальные параметры.

Специфические заказные установки при этом удаляются.
Указатель пиковых измеренных значений: Сброс установок

параметров в меню "начальная установка" до значений по

умолчанию для данного устройства. Установки по заказу

остаются, но не принимаются в актуальные параметры.
Пиковое значение температуры: Сброс минимального и

максимального значений температуры до текущего значения.
В следующей таблице приведены значения по умолчанию,

действующие для применения "Уровень". Сначала должно быть

выбрано применение.
Доступность и назначение пунктов меню зависит от исполнения

устройства:

Начальная установка/

Реле

Доп. настройки - Сброс
