6 Начальная установка с помощью модуля индикации и настройки
MINITRAC 31 • Foundation Fieldbus
41782-R
U-130731

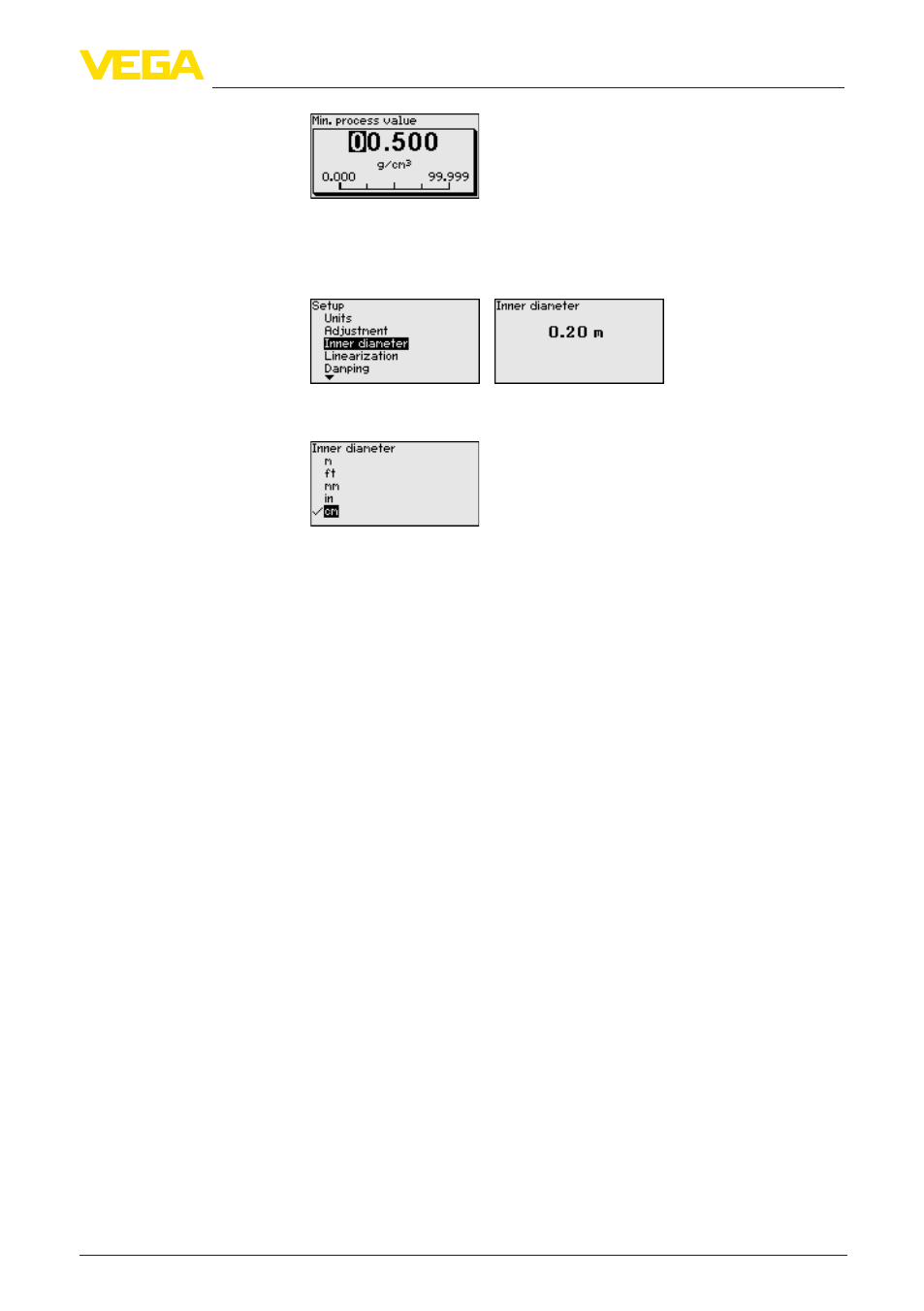

В данном меню можно ввести внутренний диаметр трубы или
длину просвечиваемого отрезка (L).
Данная установка влияет на точность датчика.
Сначала нужно выбрать единицы измерения внутреннего
диаметра.
В окне меню "Внутренний диаметр" ввести внутренний диаметр
трубы, например, в "cm".
Если труба просвечивается не под углом 90°, нужно вместо
внутреннего диаметра трубы ввести длину просвечиваемого
отрезка (L).
Здесь длина просвечиваемого отрезка вводится также без
толщины стенки трубы.
Начальная установка/
Внутренний диаметр
