11 Приложение
VEGAFLEX 81 • 4 … 20 mA/HART - четырехпроводный
41825-R
U-130320
Типичная погрешность измерения -
измерение уровня
4)5)
См. следующие диаграммы
L
0
-2 mm
(-0.079")
2 mm
(0.079")
15 mm
(0.591")
-10 mm
(-0.394")
0,3 m
(11.811")
0,08 m
(3.15")
0,02 m
(0.787")
1

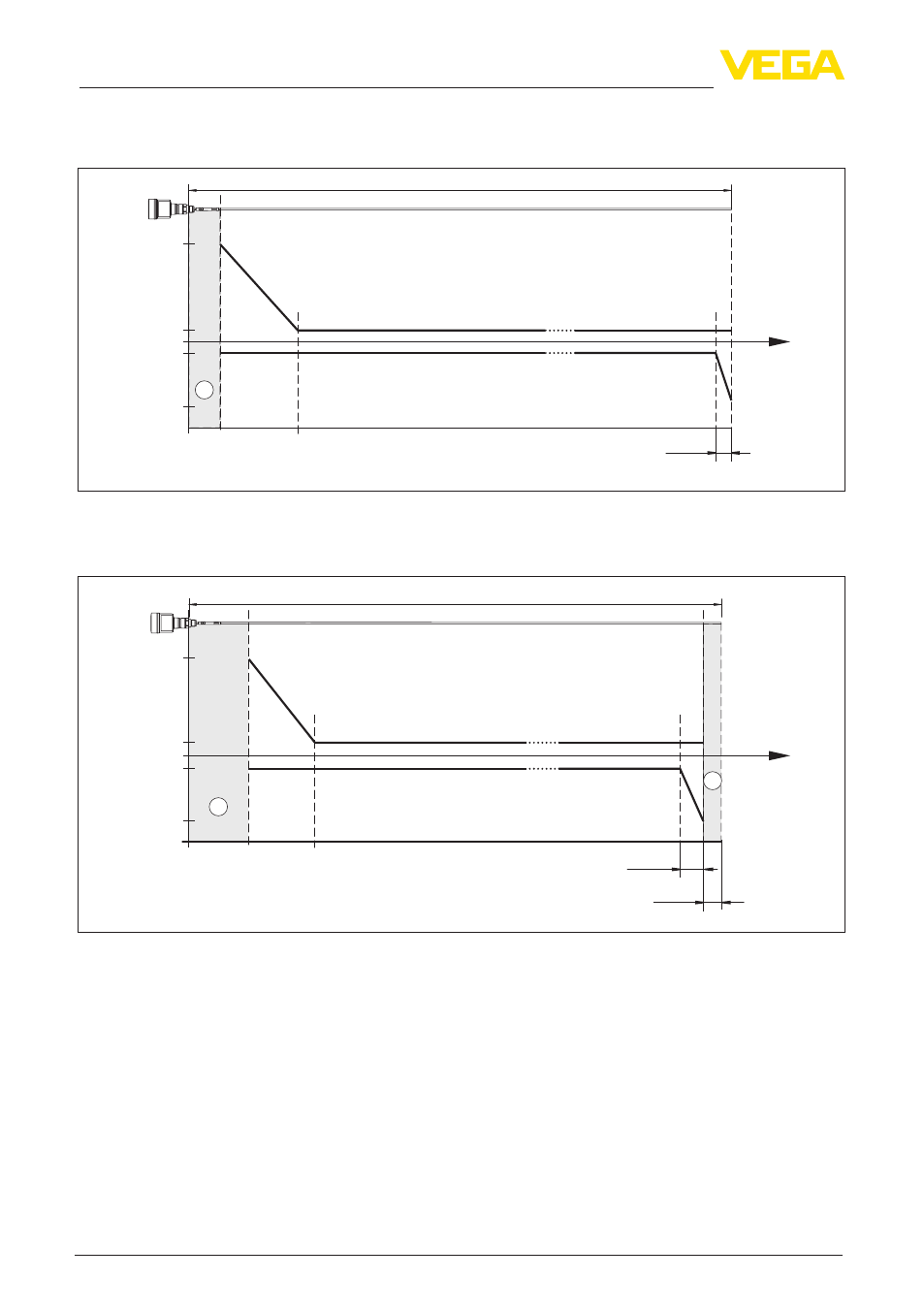

Рис. 37: Погрешность измерения VEGAFLEX 81 в стержневом исполнении (продукт - вода)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
L
2 mm
(0.079")
0
-2 mm
(-0.079")
15 mm
(0.591")
-10 mm
(-0.591")
0,3 m
(11.811")
0,15 m
(5.906")
0,05 m
(1.97")
0,07 m
(2.756")
1
1
Рис. 38: Погрешность измерения VEGAFLEX 81 в стержневом исполнении (продукт - масло)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
4)
В зависимости от условий монтажа могут возникать погрешности, которые устраняются путем соответ-
ствующей настройки или установки смещения измеренного значения в сервисном режиме DTM.
5)
Посредством памяти помех можно оптимизировать блокированные расстояния.
