9 Диагностика и сервис
VEGAFLEX 81 • 4 … 20 mA/HART - четырехпроводный
41825-R
U-130320
Стержень-ø 8, трос-ø 2 и 4: 6 Нм (4.43 lbf ft)
Стержень-ø 12: 10 Нм (7.37 lbf ft)

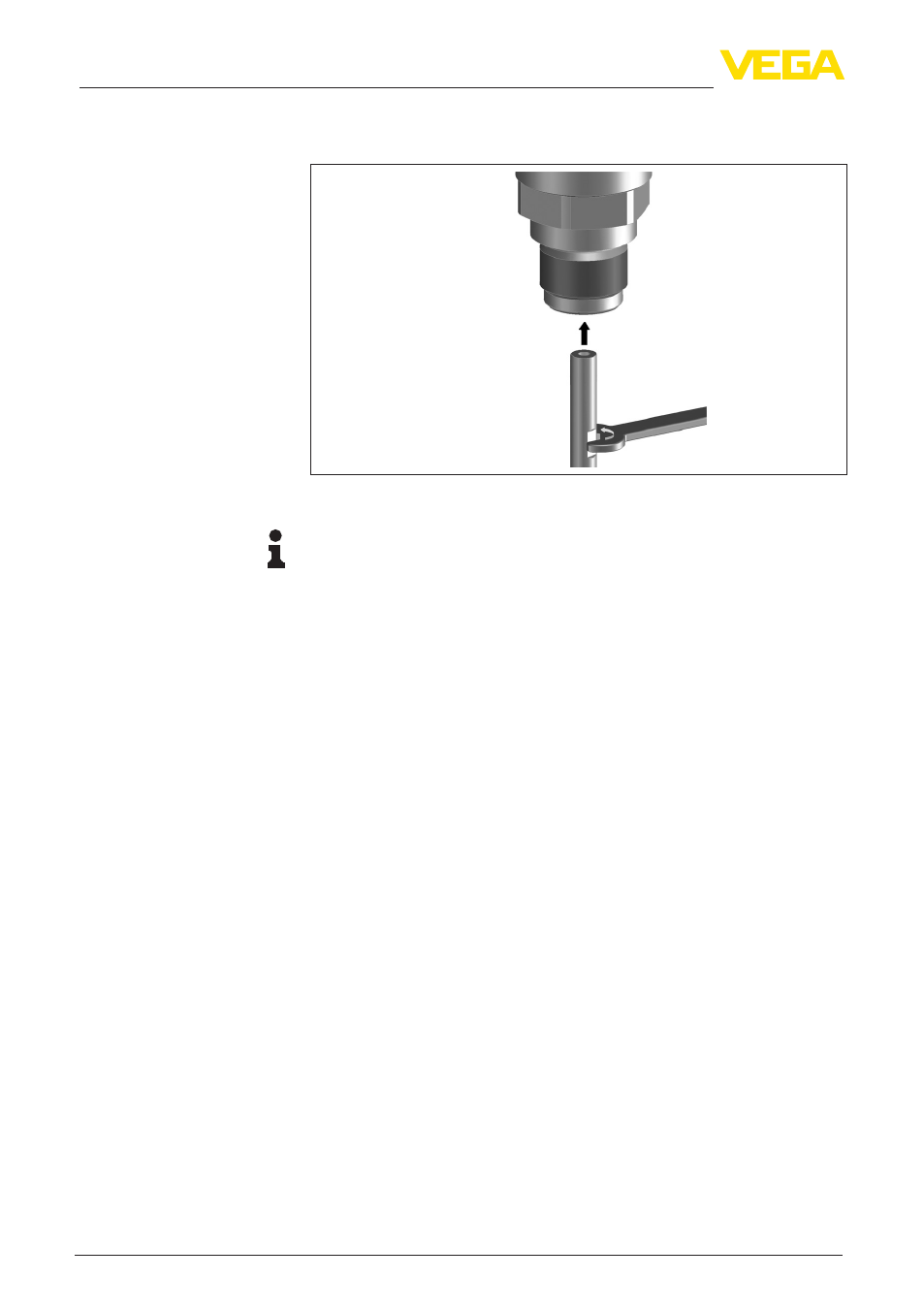

Рис. 34: Замена измерительного троса или стержня
Информация:
Для обеспечения максимальной прочности соединения при
растяжении, соблюдайте указанный момент затяжки.
Измерительный стержень или трос можно укоротить до
желаемой длины.
1. Отметьте желаемую длину смотрированного измерительного
стержня.
2. Трос: Oслабить стопорные штифты на натяжном грузе
(торцовый ключ 3).
3. Трос: вывернуть стопорные штифты.
4. Трос: вынуть трос из натяжного груза.
5. Режущим диском или пилой по металлу обрежьте трос/
стержень по метке. Для троса учитывайте данные на
следующем рисунке.
6. Трос с натяжным грузом: трос вставить внутрь груза в
соответствии с чертежом.
7. Трос с натяжным грузом: трос закрепить стопорными
штифтами, момент затяжки 7 Нм (5.16 lbf ft).
Трос с центрирующим грузом: трос закрепить стопорными
штифтами, момент затяжки 7 Нм (5.16 lbf ft), и закрепить
зажимную деталь на центрирующем грузе.
8. Ввести новую длину троса/стержня и заново выполнить
установку минимума и максимума (См. "Установка Min и
Установка Max").
Укорачивание троса/
стержня
