5 Подключение к источнику питания
VEGAFLEX 81 • 4 … 20 mA/HART - четырехпроводный
41825-R
U-130320
1. Отвинтить крышку корпуса.
2. Снять модуль индикации и настройки, если он установлен,
повернув его слегка влево.
3. Ослабить гайку кабельного ввода.
4. Удалить прибл. 10 см обкладки кабеля, концы проводов
зачистить прибл. на 1 см.
5. Вставить кабель в датчик через кабельный ввод.

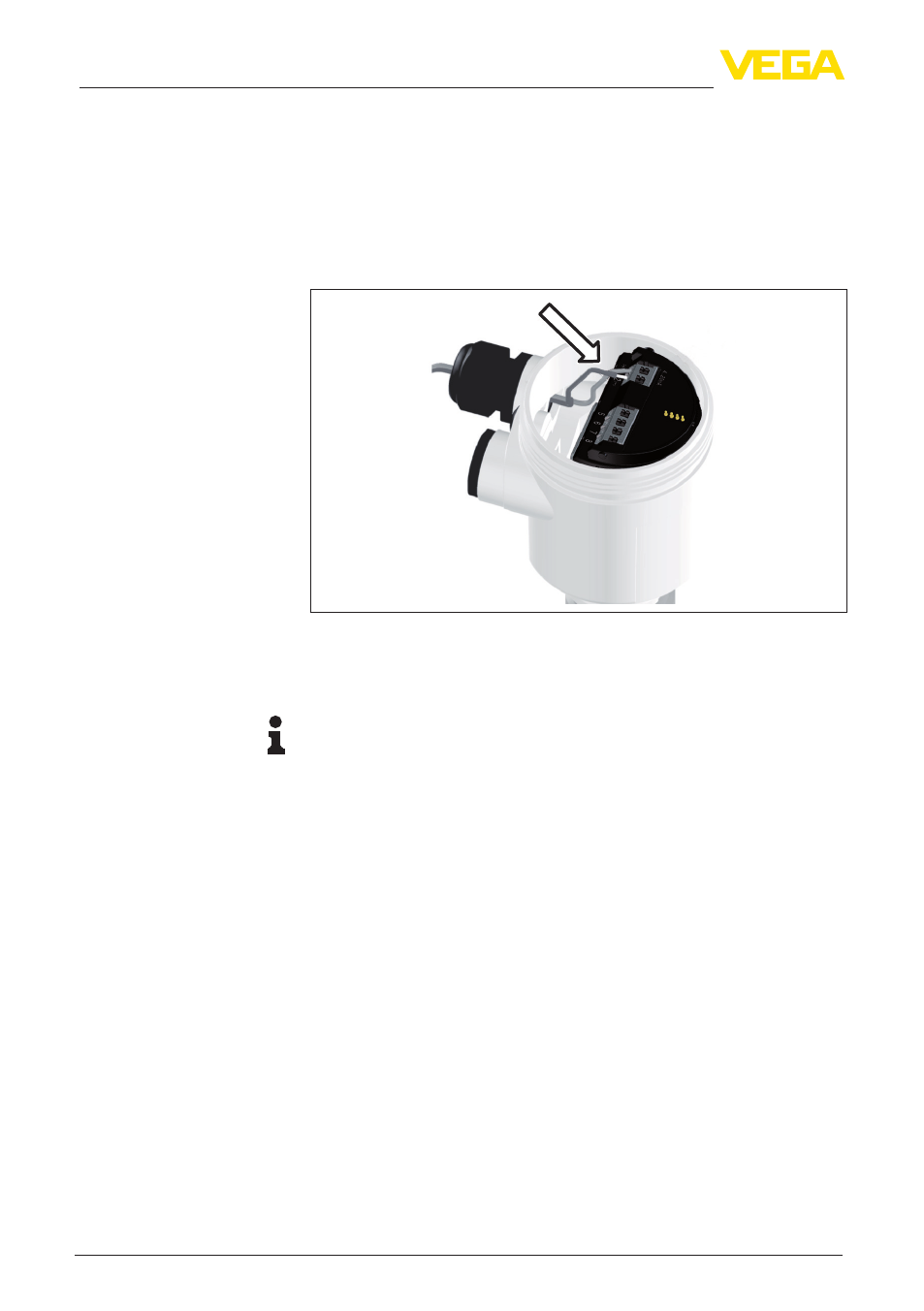

Рис. 13: Подключение: шаги 5 и 6
6. Концы проводов вставить в контакты в соответствии со
схемой подключения.
Информация:
Жесткие провода и гибкие провода с гильзами на концах
вставляются прямо в отверстия контактов. В случае гибких
проводов без конечных гильз, чтобы открыть отверстие
контакта, нужно слегка нажать на вершину контакта маленькой
отверткой, после удаления отвертки контакты снова закроются.
Макс. сечение проводов см. "Технические данные /
Электромеханические данные".
7. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
8. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
9. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
10. Снова установить модуль индикации и настройки, если он
имеется.
11. Завинтить крышку корпуса.
Электрическое подключение выполнено.
