Регулировки
2. Отсоединить трубку компенсации
давления.
3. Переведя котел в режим «Трубочист»,
включить его на максимальную
мощность (нажать в течение 5 секунд
кнопку перезапуска: зеленый индикатор
2 начнет мигать).
Отсоединить один проводов от катушки
модуляции (рис. «d») — давление газа
должно соответствовать величине,
указанной в таблице «Регулировки
газовой аппаратуры» и предусмотренной
для типа газа, на котором котел должен
работать. В противном случае настроить
давление, вращая регулировочный винт
, рис. «d».
4. По завершении проверки затянуть винт
и проверить герметичность.
5. Присоединить обратно провод катушки
модуляции.
6. Присоединить обратно трубку компенса-
ции давления.
7. Режим «Трубочист» отключится
автоматически по истечении 10 минут
либо после выключения и последующего
включения котла.
Регулирование максимальной
мощности на отопление и
плавного розжига.
1. Для того, чтобы проверить или изменить
максимальную мощность на отопление
или плавного розжига, ослабить винт
(дет. , рис. «b») и вставить соедини-
тельный патрубок манометра в гнездо
отбора давления.

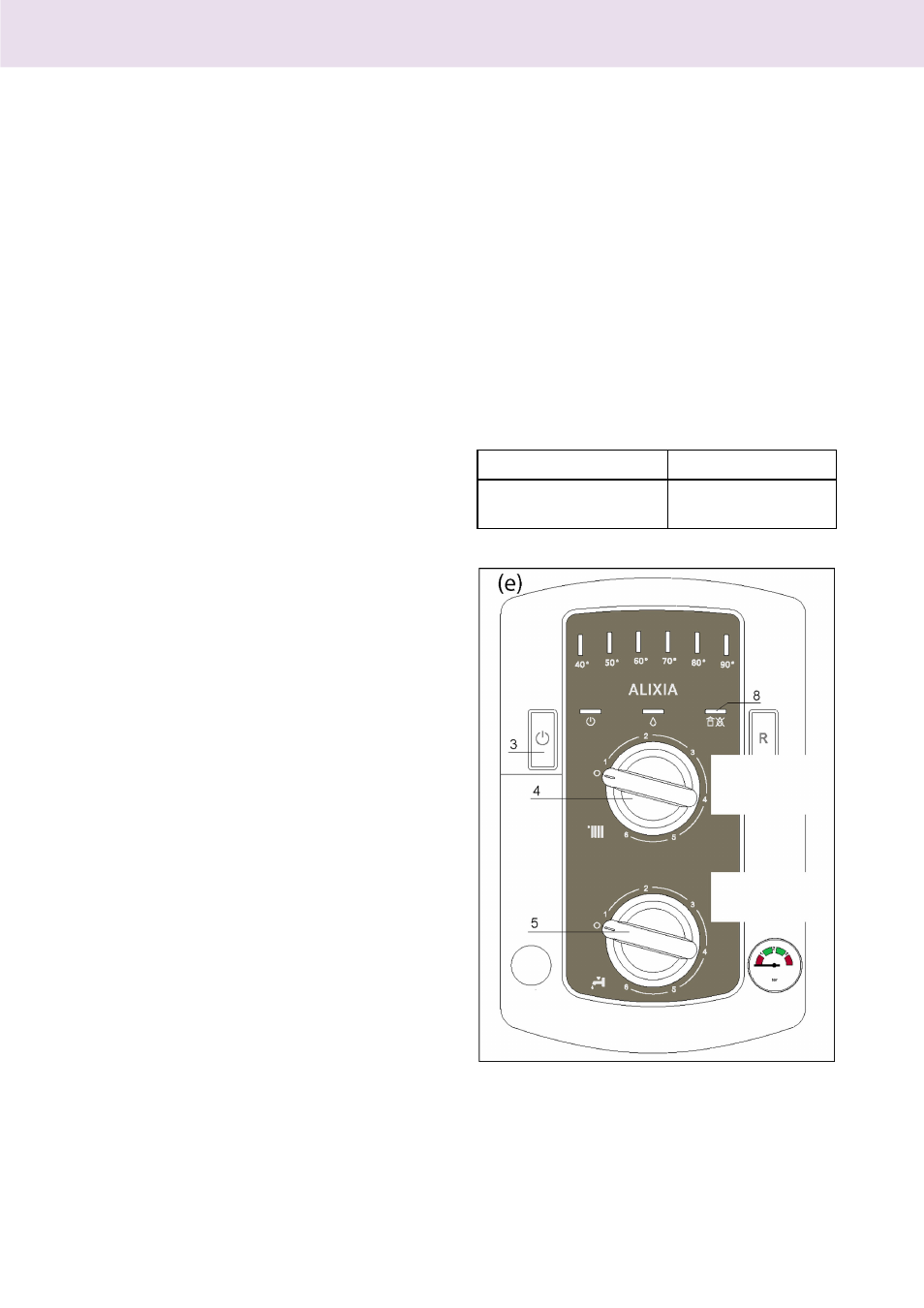

2. Нажать в течение 10 секунд кнопку
ВКЛ./ВЫКЛ. — когда красный индикатор
8 начнет мигать, можно приступать к
регулированию (рис. «е»).
3. Для регулирования максимальной
мощности на отопление вращать
рукоятку регулятора температуры
отопления 4 (рис. «е»).
Для регулирования плавного розжига
вращать рукоятку регулятора
температуры ГВС, (5, рис. «е»).
4. Измененная величина вносится в память
автоматически.
Если ни одну из рукояток не трогать, в
памяти остаются неизменными ранее
заданные значения. Для того чтобы
выйти из режима настройки, нажать в
течение 10 секунд кнопку ВКЛ./ВЫКЛ.
или подождать 1 минуту.
5. По завершении регулировок затянуть
винт рис. «b» и проверить герметич-
ность.
Регулирование задержки включения
отопления
Эта регулировка выполняется на электрон-
ной плате.
Для этого на плате имеется DIP-
переключатель № 1.
Положение «ON» = 2 минуты — заводская
установка
Положение «OFF» = 0 минут
В случае изменения положения переключа-
телей новое значение вносится в память
автоматически.
Dip-переключатель 1 Конфигурация
Регулирование
задержки розжига
ON = 2 минуты
OFF = 0 минут
Клавиша
ON/OFF
Регулирование
максимальной
мощности на
отопление
Регулирование
плавного розжига
