Монтаж
Гидравлические и газовые
соединения
Наши дистрибьюторы могут предложить
вам наборы монтажных принадлежностей,
облегчающих решение разнообразных
технических задач, которые возникают при:
– монтаже новой установки
– замене старого котла Chaffoteaux
– замене котлов других марок
Для получения дополнительных сведений
см. Каталог принадлежностей
CHAUFFOTEAUX.
Монтаж гидравлической гребенки
(дополнительная комплектация)
Для монтажа гидравлической гребенки
потребуется бумажный шаблон и соеди-
нительные трубки для газа и воды, которые
входят в комплект. Закрепить гребенку на
стене и отрегулировать, если потребуется,
положение двух боковых кронштейнов с
помощью винтов. Присоединить трубки
котла к соединениям гребенки, затем на-
чать заполнение системы отопления,
контролируя герметичность газового и
водяного контуров.
Промывка системы отопления
Если котел устанавливается в уже сущест-
вующую систему отопления, часто случает-
ся, что вода содержит различные вещества
и присадки, которые могут оказать негатив-
ное влияние на работу и продолжитель-
ность службы нового котла. Прежде чем
подключить котел к системе отопления (в
том числе и в новых установках), необхо-
димо тщательно ее промыть для того, что-
бы удалить возможные отложения или
грязь, которые могут нарушить нормальную
работу котла.
При этом запрещается использовать
растворители или ароматические углево-
дороды (бензин, керосин...).
Удостоверьтесь, что объем расши-
рительного бака соответствует объему
воды в системе отопления.
A. Подающий трубопровод системы отопления
3/4"
B. Выход горячей воды 1/2"
C. Вход газа 3/4"
D. Вход холодной воды (1/2")
E. Обратный трубопровод системы отопления
3/4"
F. Слив от предохранительного клапана
G. Кран заполнения системы отопления
Н. Сливной вентиль

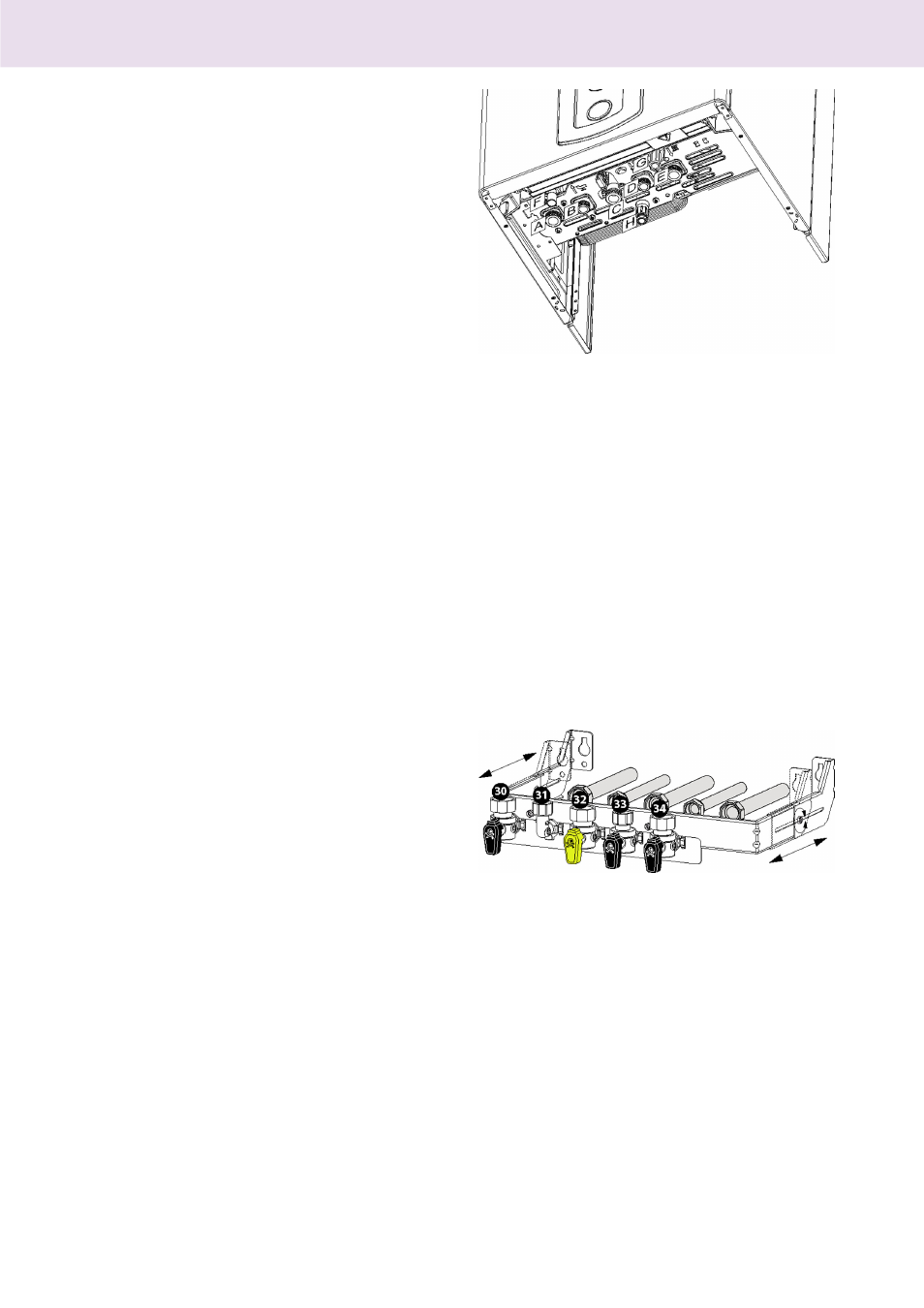

Гидравлическая гребенка
(краны показаны в открытом положении)
30. Вентиль подающего трубопровода
системы отопления
31. Соединение на выходе горячей воды
32. Газовый кран (рукоятка желтого
цвета)
33. Вентиль на входе холодной воды
34. Вентиль обратного трубопровода
системы отопления
Для прокладки трубопроводов позади
тыльной стороны котла, использовать
специальную фальш-панель (обращайтесь
к местному дистрибьютору).
