Описание изделия

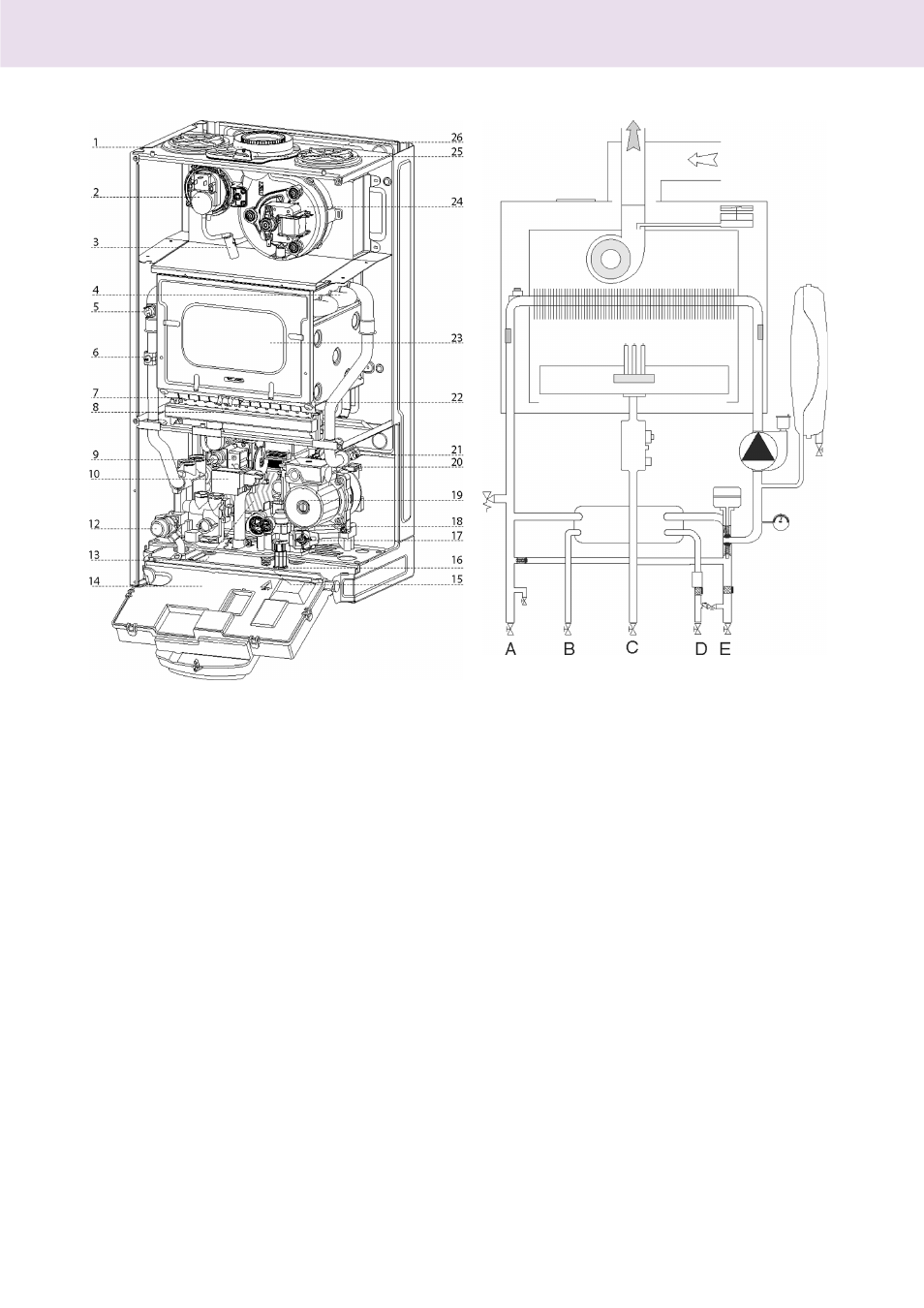

Общий вид
Гидравлическая схема
Экспликация
1. Выпускной коллектор дымовых газов
2. Реле давления дымовых газов
3. Конденсатосборник
4. Первичный теплообменник
5. Термостат перегрева
6. Датчик температуры подающего
трубопровода системы отопления
A. Подающий трубопровод системы отопления
3/4"
B. Выход горячей воды 1/2"
C. Вход газа 3/4"
D. Вход холодной воды (1/2")
E. Обратный трубопровод системы отопления
3/4"
7. Горелка
8. Электрод розжига
9. Газовый клапан
10.
Устройство розжига
12.
Предохранительный клапан 3 бар
13.
Вторичный теплообменник
14.
Пульт управления
15.
Сливной вентиль
16.
Кран заполнения системы отопления
17.
Фильтр отопительного контура
18.
Реле протока ГВС
19.
Циркуляционный насос с воздухоотделителем
20.
Трехходовой электроклапан
21.
Датчик температуры обратного трубопровода системы отопления
22.
Электрод контроля пламени
23.
Камера сгорания
24.
Расширительный бак
25.
Вентилятор
26.
Штуцер для отбора проб дымовых газов
