75
11 Приложение
VEGAPULS SR 68 • HART и аккумуляторный блок
40934-R
U-130731
Ʋ -10° C (+14 °F) 50 %
Защита
Степень защиты (в зависимости от исполнения корпуса)
Ʋ Пластиковый корпус IP 66/IP 67
Ʋ Алюминиевый корпус; корпус из
нержавеющей стали (точное литье);
корпус из нержавеющей стали
(электрополированный)
IP 66/IP 68 (0,2 bar) 4)
Категория перенапряжений III
Класс защиты III
Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь
отличающиеся технические данные.
Для таких устройств следует учитывать соответствующую документацию, поставляемую
вместе с устройством. Данную документацию также можно скачать с сайта www.vega.com
через "VEGA Tools", а также через www.vega.com/downloads и "Zulassungen".
11.2 Размеры
На следующих чертежах показаны только некоторые из возможных исполнений. Чертежи с
размерами можно также загрузить с www.vega.com/downloads и "Zeichnungen" .
Корпус
1
~ 87 mm (3.43")
M16x1,5
ø 84 mm
(3.31")
120 mm (4.72"
)
M20x1,5/
½ NPT

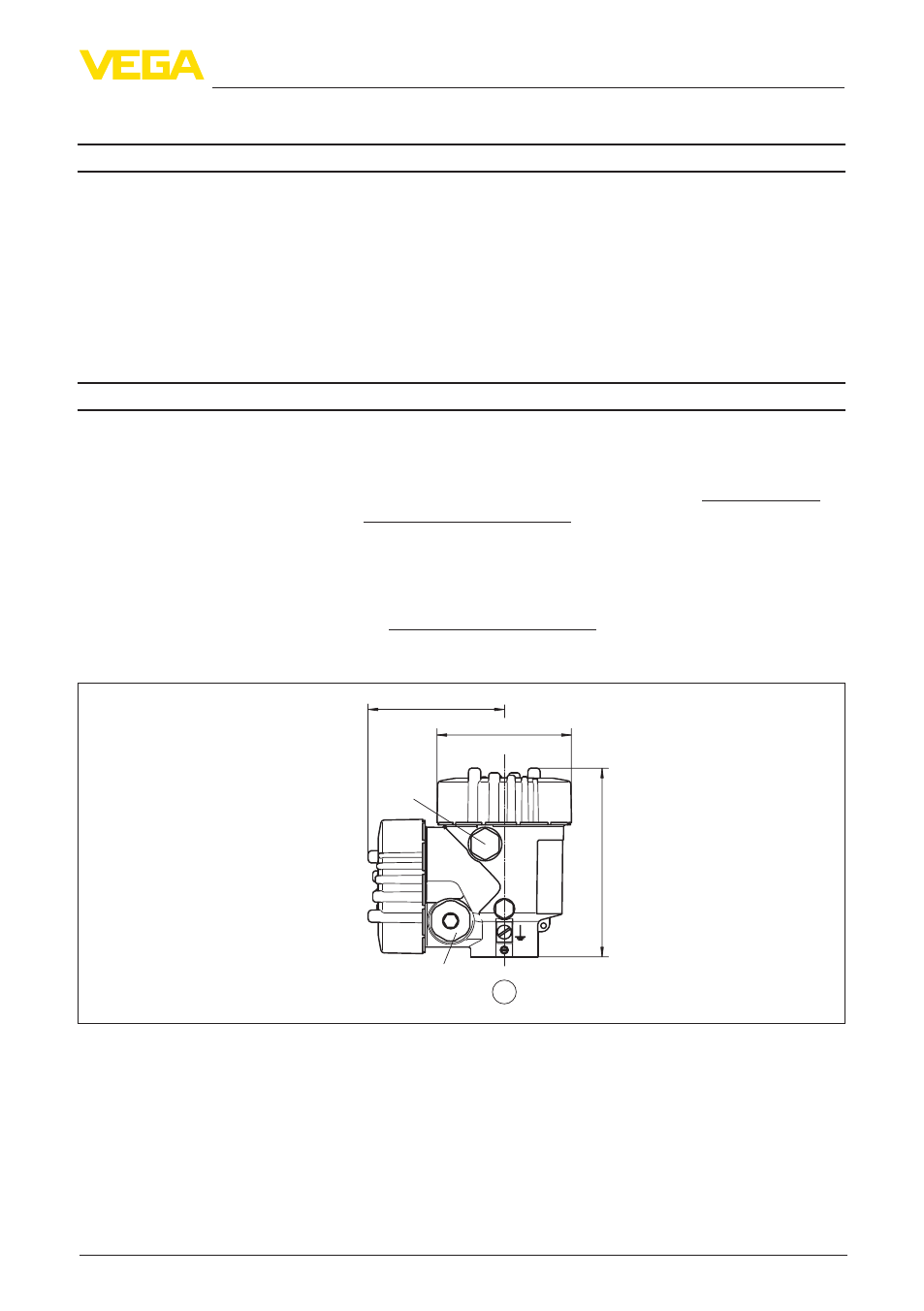

Рис. 49: Размеры корпуса - с установленным модулем индикации и настройки корпус выше на 9 мм
(0.35 in)
4) Условием соблюдения данной степени защиты является применение подходящего кабеля и правиль-
ный монтаж.
