11 Приложение
VEGAPULS SR 68 • HART и аккумуляторный блок
40934-R
U-130731
Ʋ Отражатель
Плоский пластинчатый рефлектор
Ʋ Ложные отражения
Наибольший сигнал помехи 20 dB меньше полезного
сигнала
Погрешность измерения на жидкостях См. следующие диаграммы
1,0 m (3.28 ft)
10 mm (0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
- 10 mm (- 0.394 in)
0
1 2
3

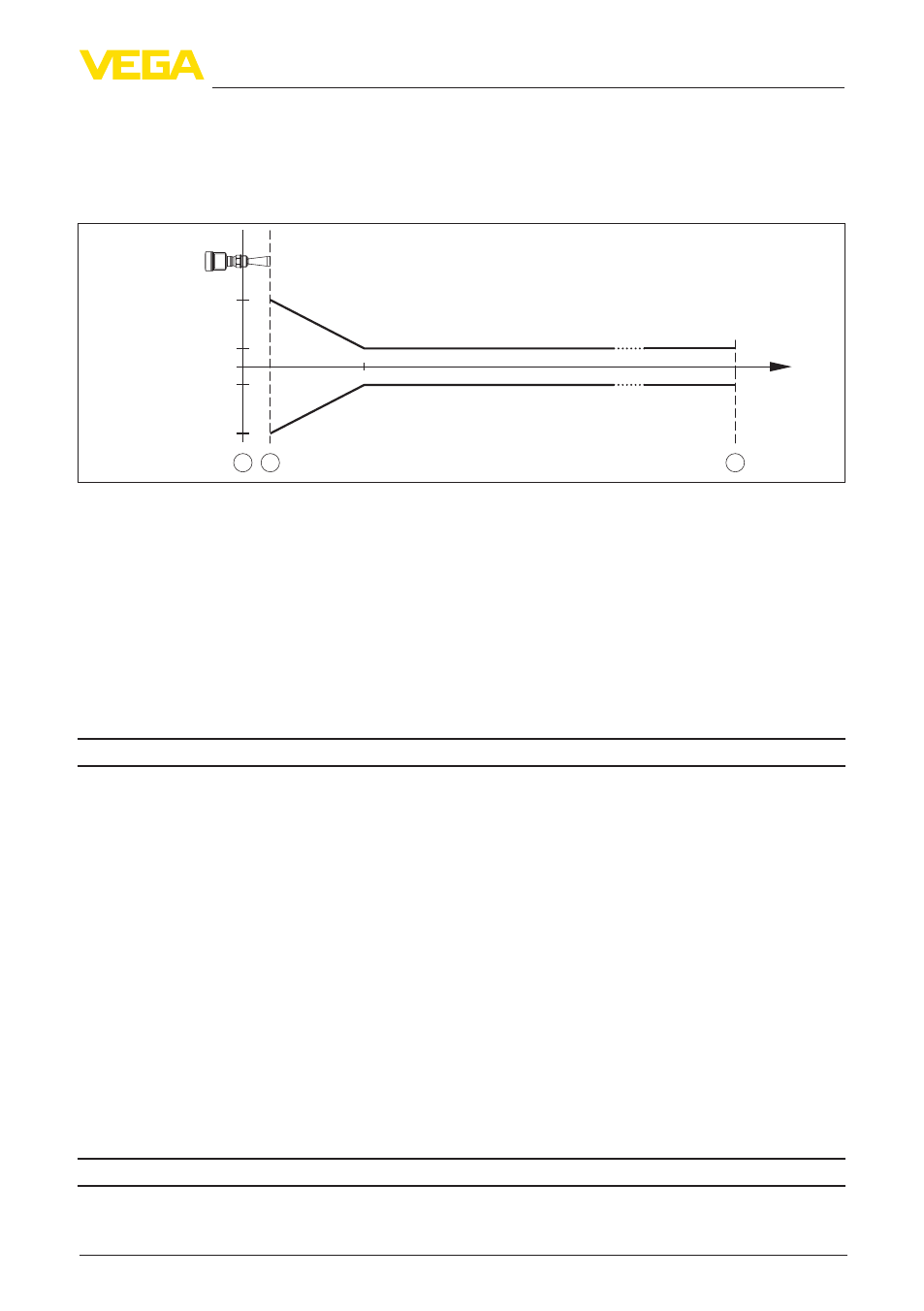

Рис. 48: Погрешность измерения при эталонных условиях
1 Базовая плоскость
2 Край антенны
3 Рекомендуемый диапазон измерения
Воспроизводимость
≤ ±1 mm
Погрешность измерения на сыпучих
продуктах
Значения в сильной степени зависят от условий
применения. Обязательные данные поэтому
невозможны.
Погрешность измерения под влияни-
ем ЭМС
≤ ±30 mm
Величины, влияющие на точность измерения
Данные действительны для цифрового измеренного значения
Температурный дрейф - цифровой
выход
±3 мм/10 K относительно max. диапазона измерения
или max. 10 мм
Дополнительная погрешность вслед-
ствие электромагнитных помех в
пределах EN 61326
< ±50 mm
Данные действительны дополнительно для токового выхода
Температурный дрейф (токовый
выход)
±0,03 %/10 K относительно интервала 16 mA или
max. ±0,3 %
Погрешность на токовом выходе
вследствие аналогово-цифрового
преобразования
< ±15 µA
Погрешность на токовом выходе
вследствие сильных высокочастотных
электромагнитных полей в пределах
EN 61326
< ±150 µA
Характеристики измерения и рабочие характеристики
Измерительная частота
Диапазон K (технология 26 ГГц)
