6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS SR 68 • HART и аккумуляторный блок
40934-R
U-130731
5. Теперь после нажатия [OK] все имеющиеся на этом
расстоянии ложные отраженные сигналы будут
зарегистрированы и сохранены в датчике.
Примечание:
Проверьте расстояние до поверхности продукта. Если ввести
неправильное (слишком большое) значение, актуальный
уровень сохранится в памяти как эхосигнал помехи и на
указанном расстоянии уровень определяться более не будет.

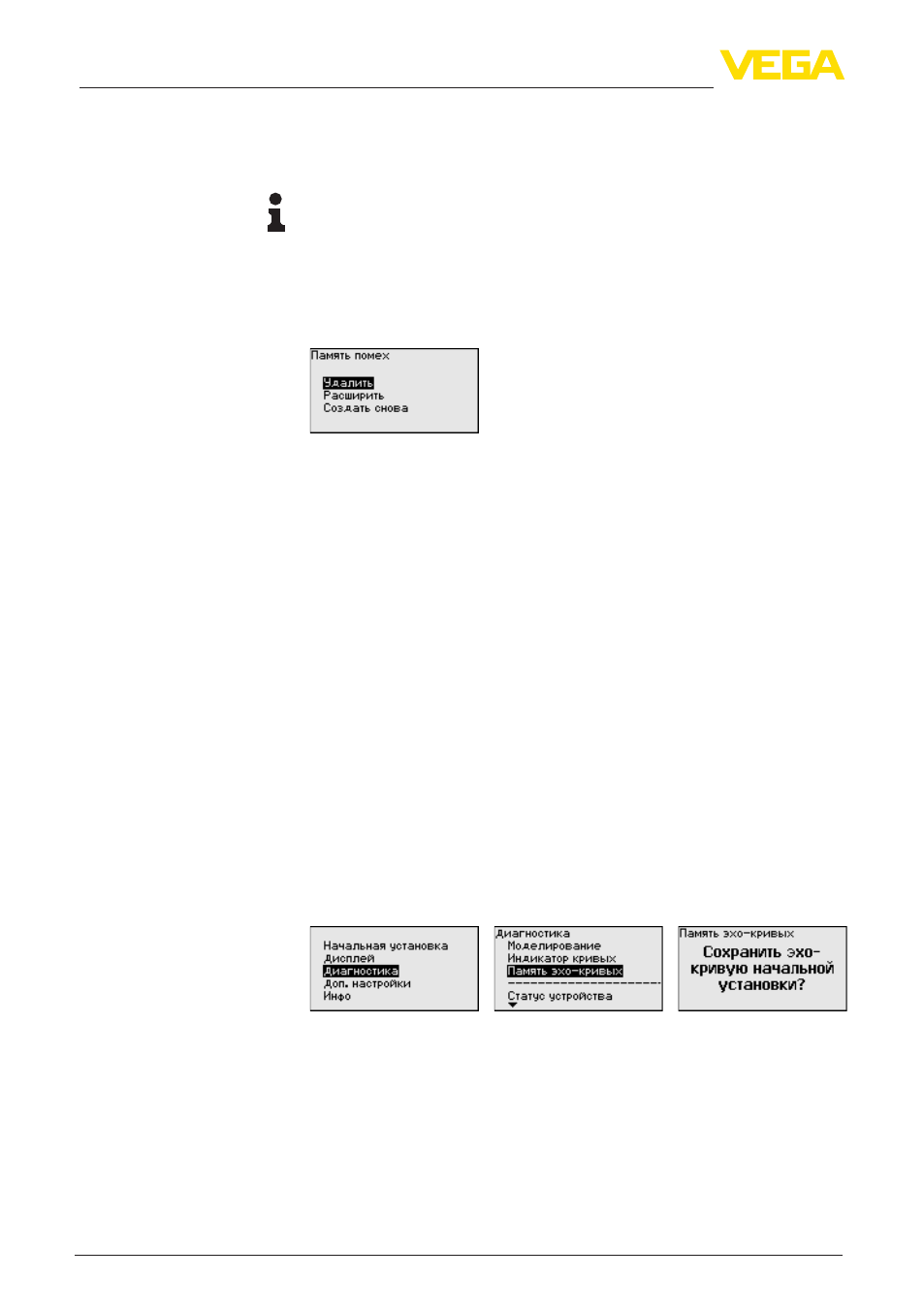

Если в датчике уже создана память помех, то при выборе меню
"Память помех" появляется следующее окно:
Опция "Удалить" позволяет полностью удалить уже
существующую память помех. Это имеет смысл, если уже
существующая память помех более не соответствует условиям
измерения в емкости.
Через меню "Расширить" можно расширить уже созданную
память помех. Это имеет смысл, если память помех была
создана при слишком высоком уровне и могли быть сохранены
не все ложные эхосигналы. При выборе опции "Расширить"
будет показано расстояние до поверхности продукта для уже
созданной памяти помех. Теперь можно изменить это значение и
расширить память помех до этого диапазона.
Функция "Память эхо-кривых" позволяет сохранить эхо-кривую
на момент начальной установки. Обычно это рекомендуется,
а для использования функций последующего управления
состоянием оборудования требуется обязательно. Сохранение
должно выполняться, по возможности, при самом малом уровне.
На ПК с ПО PACTware эхо-кривая может быть показана с
высоким разрешением и использована для анализа изменений
сигнала с течением времени эксплуатации. Дополнительно
может быть показана эхо-кривая начальной установки для ее
сравнения с текущей эхо-кривой.
Линеаризация требуется для всех емкостей, объем которых
изменяется нелинейно с увеличением уровня заполнения,
например сферических или горизонтальных цилиндрических
емкостей, если необходима индикация в единицах объема.
Для таких емкостей имеются соответствующие кривые
линеаризации, которые задают отношение между уровнем
заполнения в процентах и объемом емкости.
При активировании подходящей кривой будет правильно
отображаться объем заполнения в процентах. Если объем
Диагностика - Память
эхо-кривых
Доп. настройки - Кривая
линеаризации
