VEGAFLEX 83 • 4 … 20 mA/HART - двухпроводный
41834-R
U-130620
VEGAFLEX 83, тросовое исполнение ø 4 mm (0.157 in) - с покрытием PFA
L
L L
115 mm (4.53"
)
69,4 mm (2.73"
)
ø 20 mm
(0.79")
ø 4 mm
(0.16")
70 mm (2.76"
)
71,4 mm (2.81"
)
1
3 2

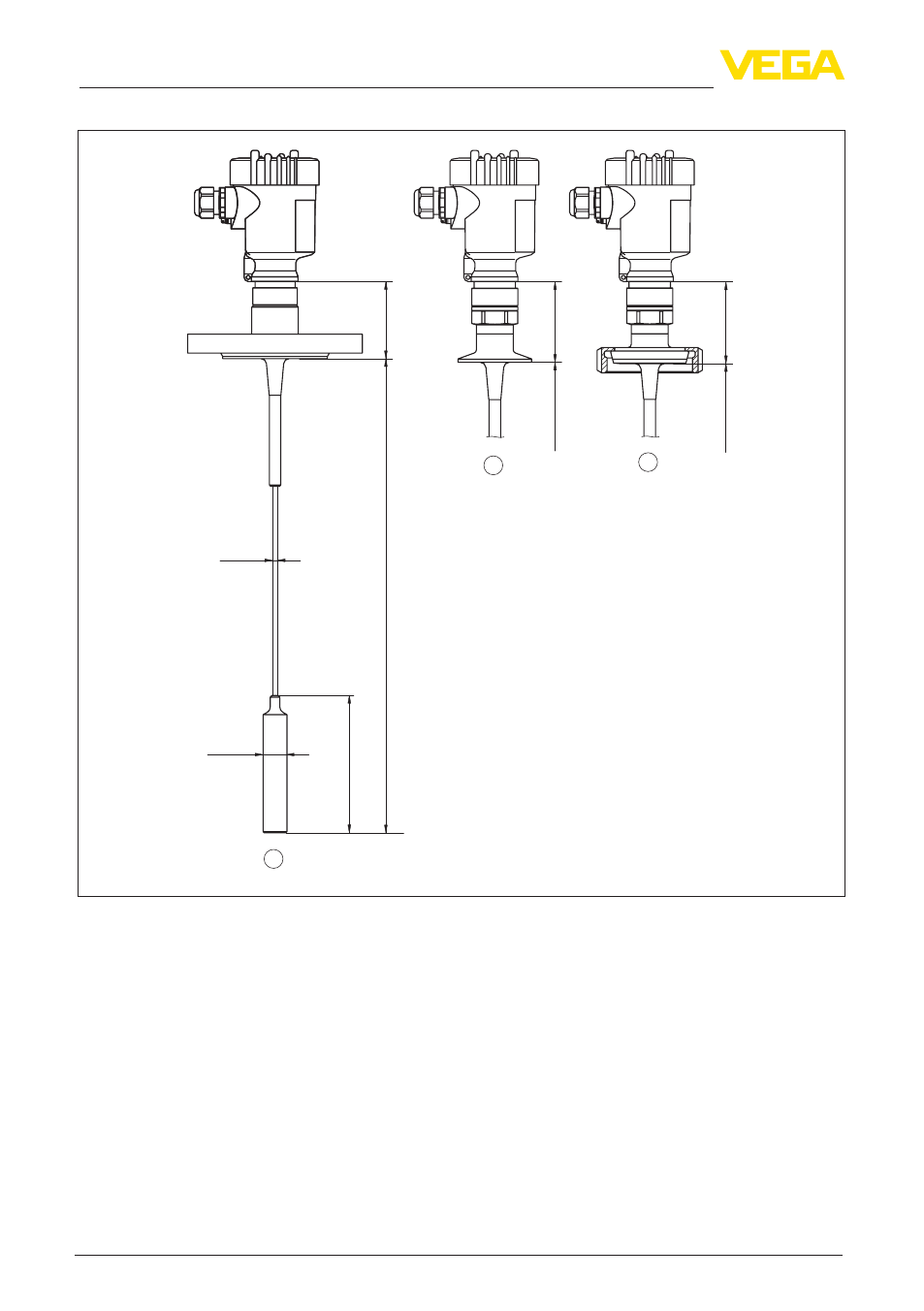

Рис. 54: VEGAFLEX 83, тросовое исполнение с натяжным грузом
L Длина датчика, см. "Технические данные"
1 Тросовое исполнение ø 4 mm (0.157 in), с фланцем
2 Тросовое исполнение с зажимом
3 Тросовое исполнение с накидной гайкой
