11 Приложение
VEGAFLEX 83 • 4 … 20 mA/HART - двухпроводный
41834-R
U-130620
2
4
5
3
1
2
4
5
3
1

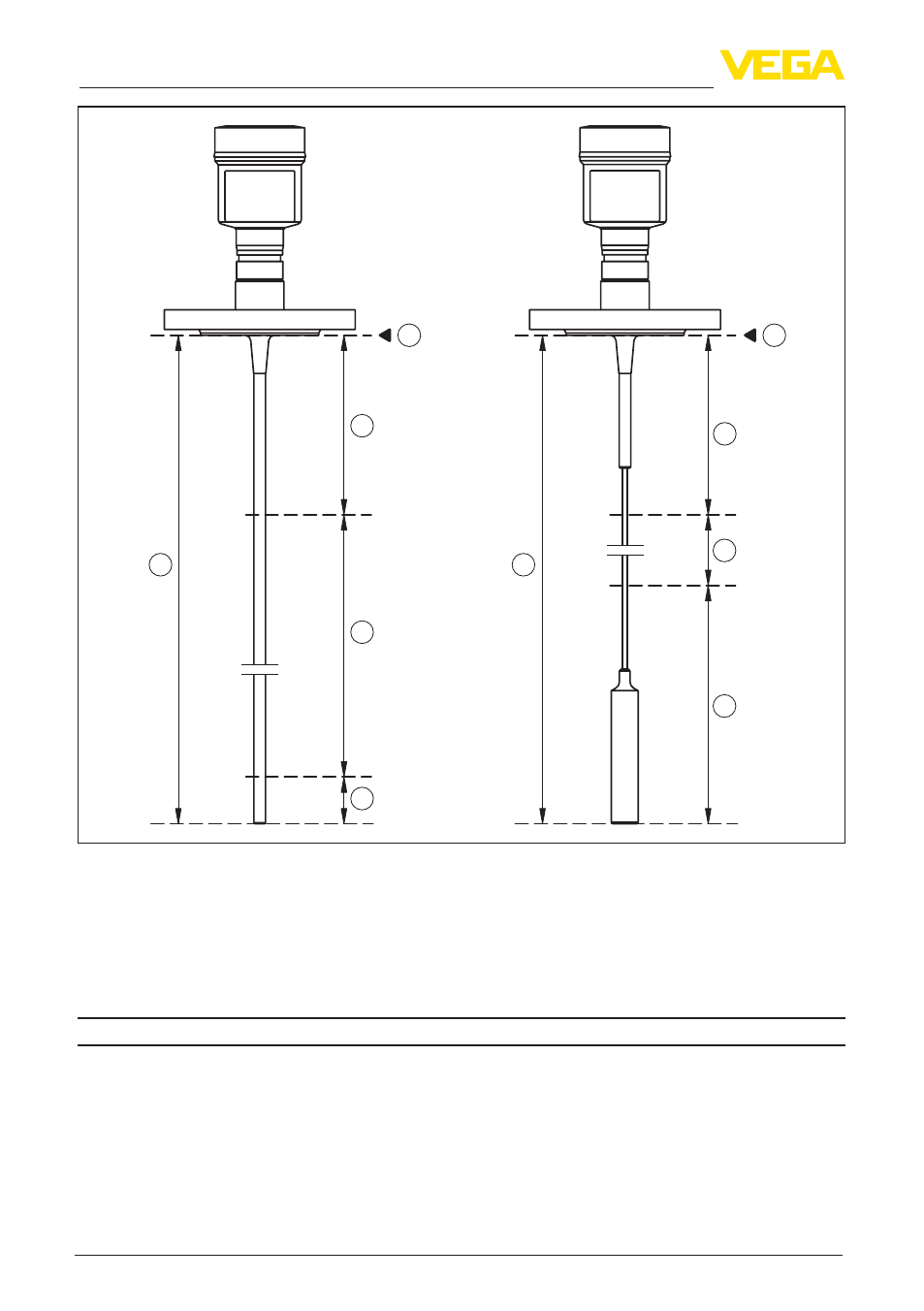

Рис. 43: Диапазоны измерения - VEGAFLEX 83
1 Базовая плоскость
2 Длина измерительного зонда L
3 Диапазон измерения (заводская установка относится к диапазону измерения на воде)
4 Верхнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
5 Нижнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
Выходная величина
Выходной сигнал
4 … 20 mA/HART
Диапазон выходного сигнала
3,8 … 20,5 mA/HART (заводская установка)
Исполненная спецификация HART
7
Разрешающая способность сигнала
0,3 µA
Сигнал неисправности - токовый
выход (устанавливаемый)
Последнее действит. измеренное значение, ≥ 21 mA,
≤ 3,6 mA
Макс. выходной ток
21,5 mA
