6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 83 • 4 … 20 mA/HART - двухпроводный
41834-R
U-130620

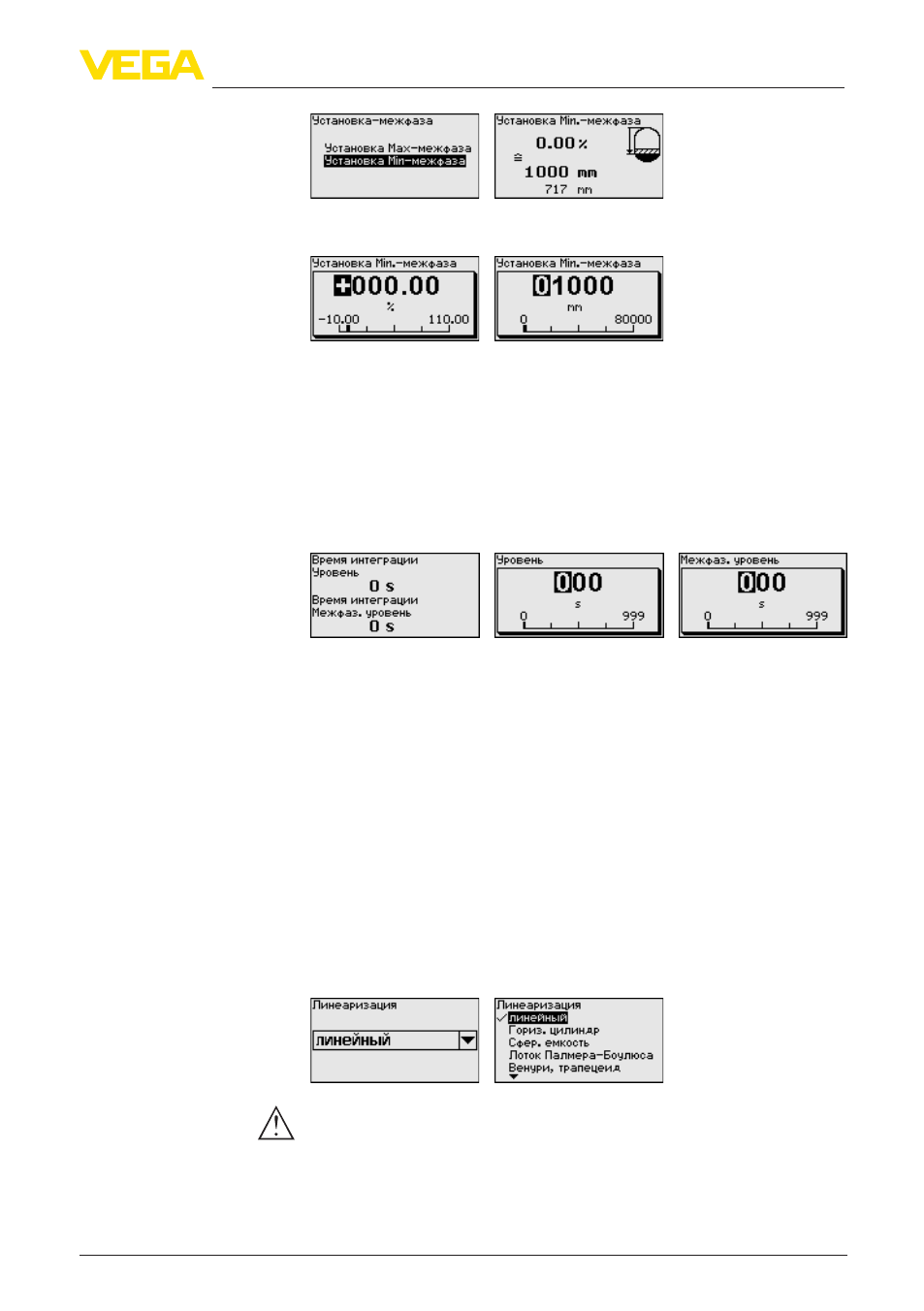

Если было выбрано "Нет", можно задать отдельную установку
для измерения межфазы.
Введите расстояние в метрах, соответствующее этому
процентному значению для пустой емкости.
Для демпфирования вызванных условиями процесса колебаний
измеренных значений в данном меню можно установить время
интеграции в пределах 0 … 999 сек.
Если в меню "Применение" было выбрано измерение межфазы,
то демпфирование для уровня и для межфазы можно задать
отдельно.
Заводская установка демпфирования 0 s.
Линеаризация требуется для всех емкостей, объем которых
изменяется нелинейно с увеличением уровня заполнения,
например горизонтальных цилиндрических или сферических
емкостей, если необходима индикация в единицах объема.
Для таких емкостей имеются соответствующие кривые
линеаризации, которые задают отношение между уровнем
заполнения в процентах и объемом емкости.
Линеаризация действует для индикации измеренных
значений и для токового выхода. Посредством активирования
соответствующей кривой линеаризации, будет правильно
индицироваться объем заполнения емкости в процентах. Если
объем заполнения должен показываться не в процентах, а,
например, в литрах или килограммах, можно в меню "Дисплей"
дополнительно задать пересчет.
Внимание!
Если выбрана кривая линеаризации, измерительный сигнал
более не будет обязательно линейным по отношению к уровню
заполнения. Это следует учитывать, особенно при установке
точки переключения предельного сигнализатора.
Начальная установка -
Демпфирование
Начальная установка -
Линеаризация
