11 Приложение
VEGAFLEX 86 • Foundation Fieldbus
44230-R
U-130930
Типичная погрешность измерения
- общий уровень (измерение межфаз-
ного уровня)
См. следующие диаграммы
Типичная погрешность измерения -
измерение уровня
2)3)
См. следующие диаграммы
Максимальная погрешность изме-
рения - исполнение с реперным
отрезком
± 10 мм (0.39 in)
Верхнее блокированное расстояние -
исполнение с реперным отрезком
450 мм (17.7 in)
L
0
-2 mm (-0.079")
2 mm (0.079")
-10 mm (-0.394")
5 mm (0.197")
-5 mm (-0.197")
0,15 m (5.906")
0,03 m (1.18")
0,1 m
(3.937")
1

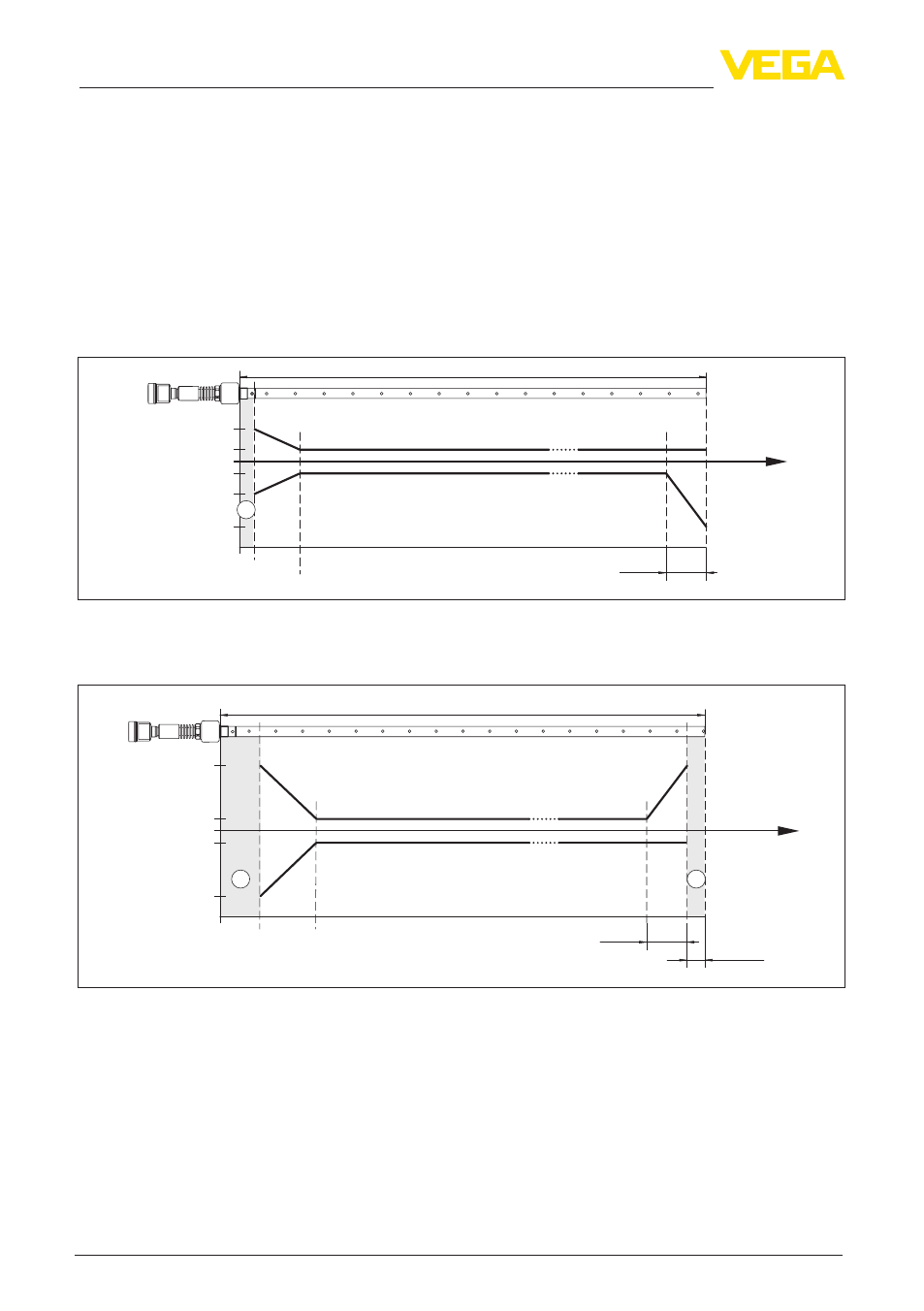

Рис. 40: Погрешность измерения VEGAFLEX 86 в коаксиальном исполнении (продукт - вода)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
L
0
-2 mm (-0.079")
2 mm (0.079")
-10 mm (-0.394")
10 mm (0.394")
0,1 m (3.937")
0,05 m
(1.968")
0,1 m
(3.937")
0,25 m (9.842")
1
1
Рис. 41: Погрешность измерения VEGAFLEX 86 в коаксиальном исполнении (продукт - масло)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
Воспроизводимость
≤ ±1 mm
2)
В зависимости от условий монтажа могут возникать погрешности, которые устраняются путем соответ-
ствующей настройки или установки смещения измеренного значения в сервисном режиме DTM.
3)
Посредством памяти помех можно оптимизировать блокированные расстояния.
