28
5 Подключение к источнику питания
VEGAFLEX 86 • Foundation Fieldbus
44230-R
U-130930
Контактный штырек Цвет соединительно-
го кабеля в датчике
Клемма блока элек-
троники
Pin 4
Черный
8
5.6 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2

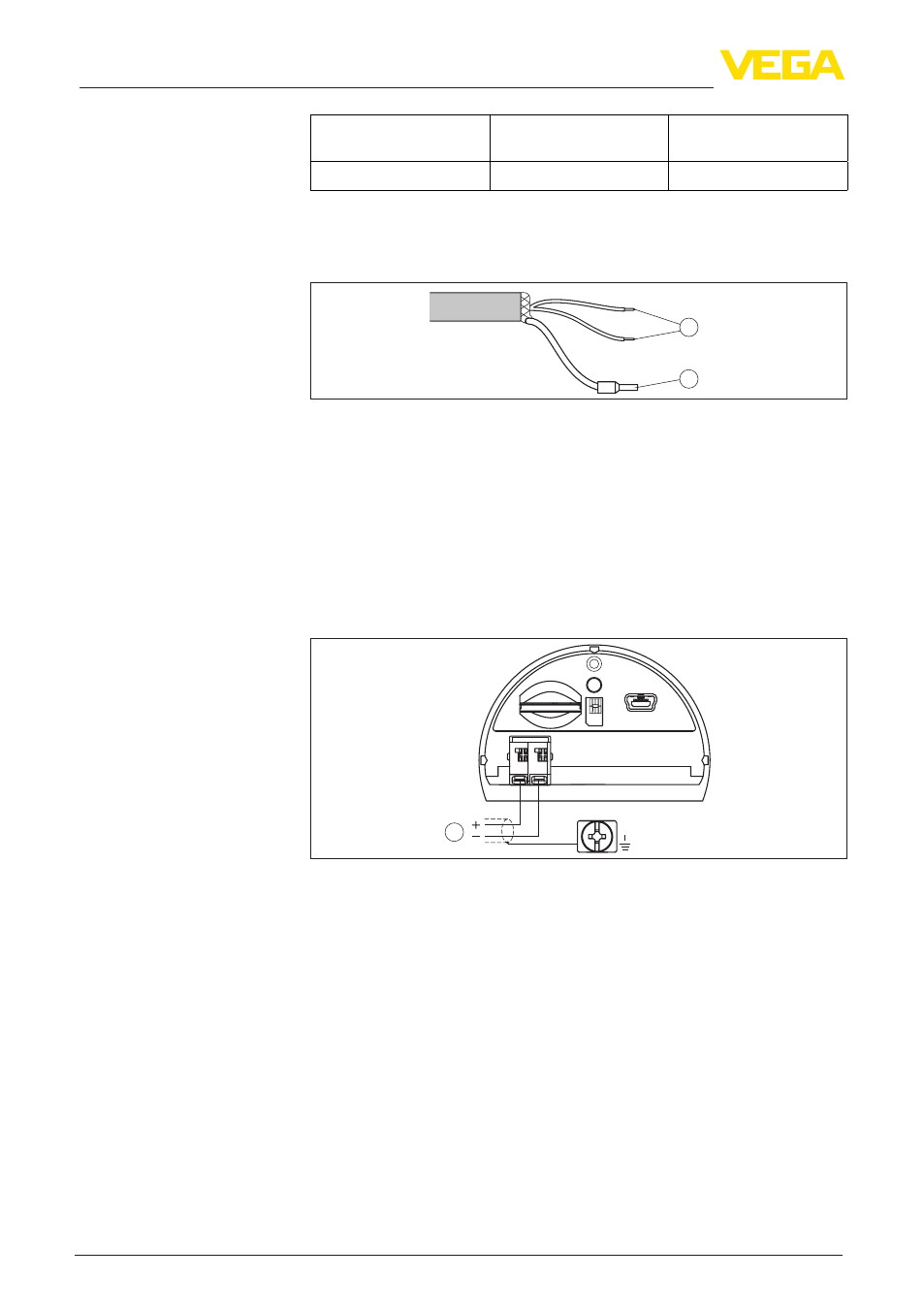

Рис. 20: Назначение проводов постоянно подключенного соединительного
кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
5.7 Дополнительные блоки электроники
Модуль мобильной связи PLICSMOBILE предназначен для
передачи измеренных значений и удаленного параметрирования
через GSM/GPRS.
1
USB
Status
Test
SIM-Card
1
2
+
( )
(-)
Рис. 21: Отсек подключения встроенного модуля мобильной связи
PLICSMOBILE
1 Питание
Подробную информацию см. в Инструкции "Модуль мобильной
связи GSM/GPRS PLICSMOBILE".
5.8 Фаза включения
После подключения VEGAFLEX 86 к шинной системе в течение
прибл. 30 секунд производится самопроверка устройства.
Выполняется следующее:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии аппаратного и
программного обеспечения, обозначения места измерения
(на дисплее или ПК)
Назначение прово-
дов соединительного
кабеля
Дополнительная
электроника - модуль
мобильной связи
PLICSMOBILE
