4 Монтаж
VEGAFLEX 86 • Foundation Fieldbus
44230-R
U-130930

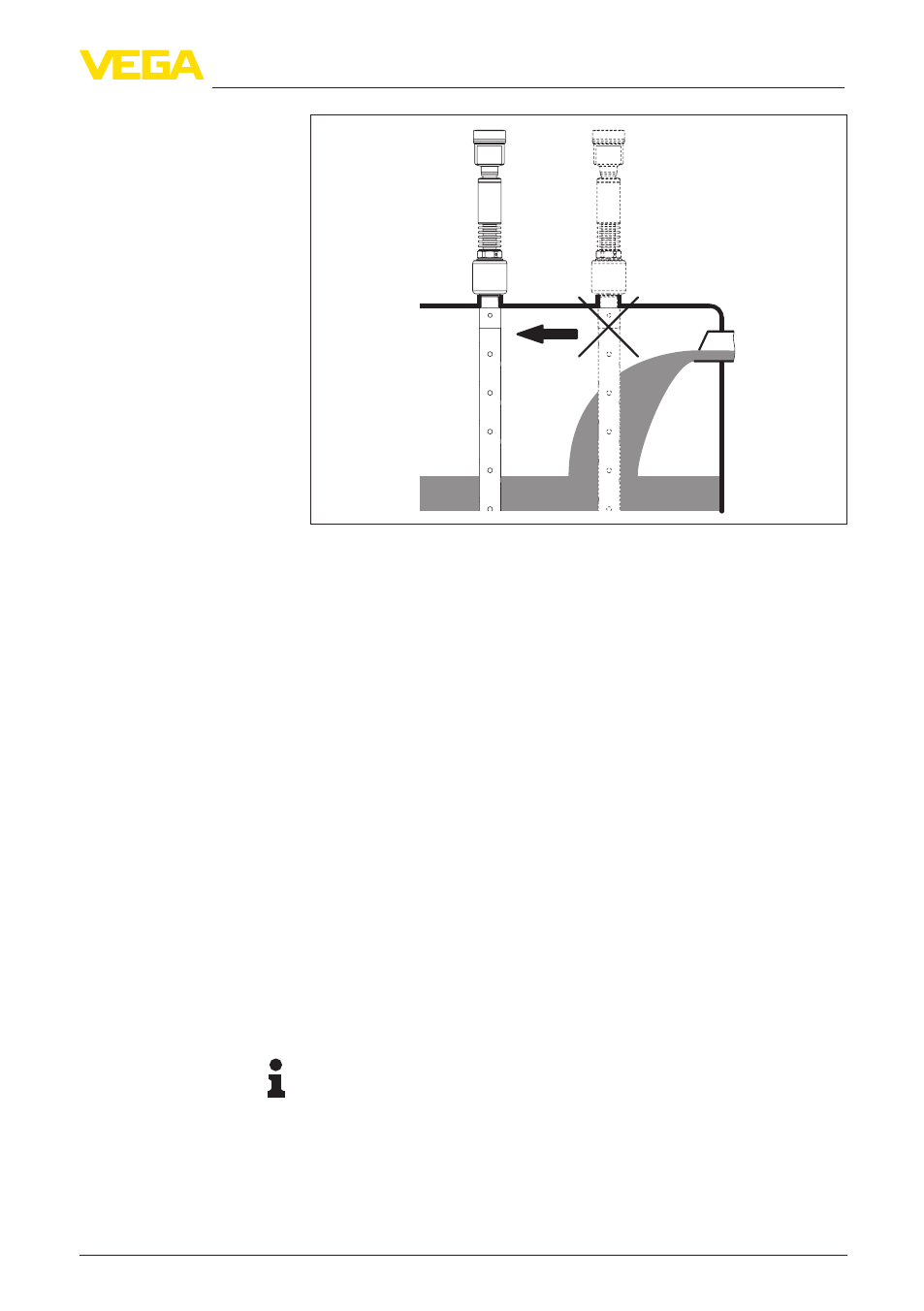

Рис. 7: Монтаж датчика при втекающем продукте
Базовой плоскостью измерительного диапазона датчиков
является уплотнительная поверхность присоединительной
резьбы или фланца.
Следует учитывать, что под базовой плоскостью и, при
определенных условиях, на конце измерительного зонда
имеется некоторое минимальное расстояние, в пределах
которого измерение невозможно (блокированное расстояние).
Блокированные расстояния см. в гл. "Технические данные".
Заводская установка прибора выполнена относительно
диапазона измерения на воде.
На емкостях с пониженным или избыточным давлением следует
уплотнить присоединение. Материал уплотнения должен быть
стойким к измеряемой среде и температуре процесса.
Макс. допустимое давление см. в п. "Технические данные" или на
типовом шильдике датчика.
У устройств в исполнении для температуры процесса до
280 °C или до 450 °C, температурная развязка электроники от
высоких температур процесса обеспечивается вставкой между
присоединением и корпусом электроники.
Информация:
Чтобы обеспечить надежную температурную развязку, эта
вставка не должна быть заглублена в изоляцию емкости более
чем на 50 мм (2 in).
Диапазон измерения
Давление
Монтаж в изоляции
емкости
