9 Приложение
VEGASWING 66 • - реле
44950-R
U-130930

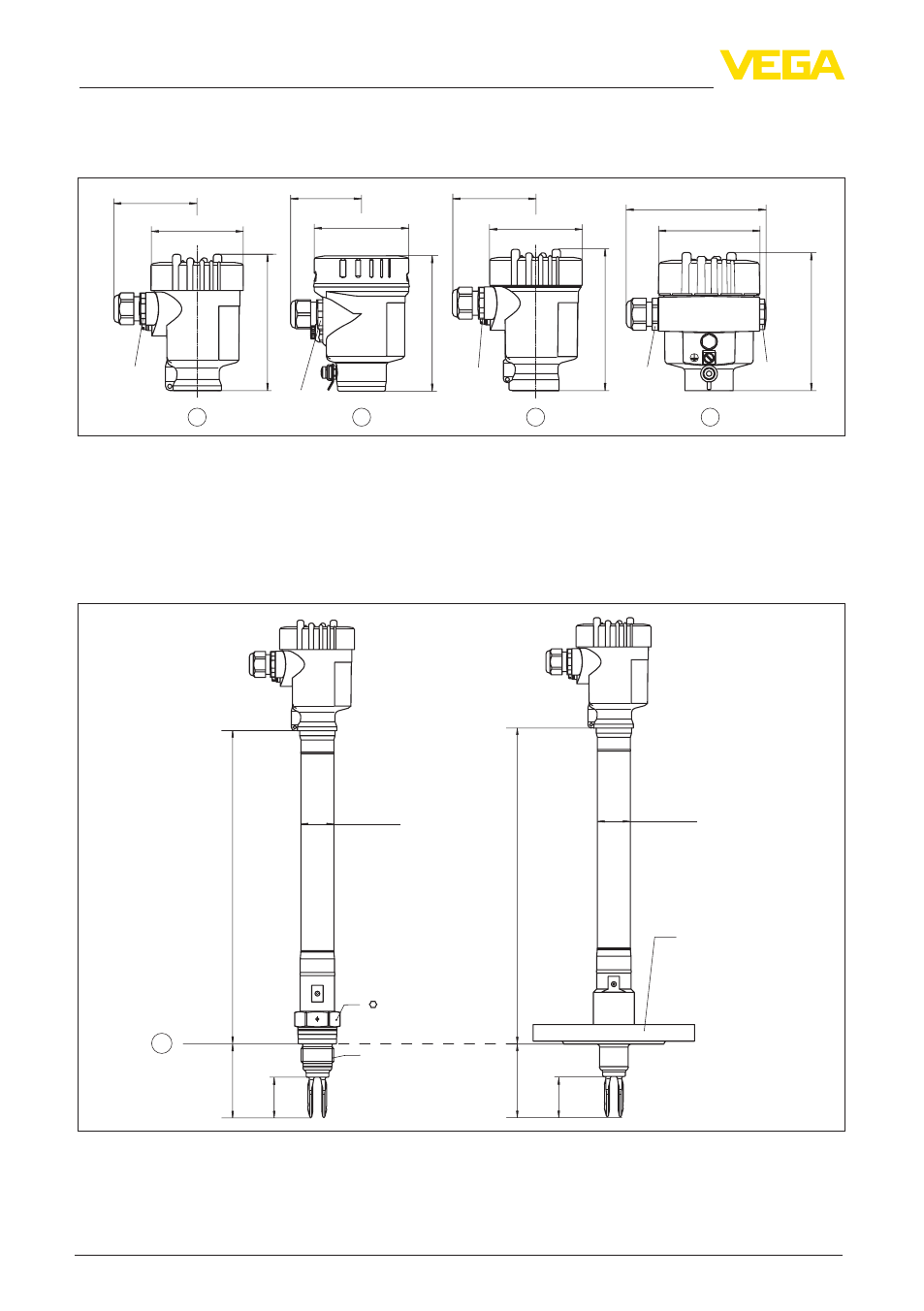

9.2 Размеры
VEGASWING 66 - корпус
3 2 1 4
~ 69 mm
(2.72")
ø 79 mm
(3.11")
117 mm (4.61"
)
M20x1,5/
½ NPT
~ 59 mm
(2.32")
ø 80 mm
(3.15")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 69 mm
(2.72")
ø 79 mm
(3.03")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 116 mm (4.57")
ø 86 mm (3.39")
11
6 mm (4.57"
)
M20x1,5
M20x1,5/
½ NPT
Рис. 48: Исполнения корпуса
1 Пластиковый корпус
2 Корпус из нержавеющей стали, электрополированный
3 Корпус из нержавеющей стали, точное литье
4 Алюминиевый корпус
VEGASWING 66, компактное исполнение
41
ø 33,7 mm
(1.33")
ø 33,7 mm
(1.33")
G 1, 1 NPT
40 mm (1.57"
)
74 mm (2.91"
)
320 mm (12.60"
)
40 mm (1.57"
)
74 mm (2.91"
)
323 mm (12.72"
)
1
DN50 PN40
Рис. 49: VEGASWING 66, компактное исполнение
1 Уплотнительная поверхность
