6 Пуск в эксплуатацию
VEGASWING 66 • - реле
44950-R
U-130930
6 Пуск в эксплуатацию
6.1 Общее
Цифры в скобках указаны в соответствии со следующими
рисунками.
При исходной установке обеспечивается сигнализация на
продуктах с плотностью ≥ 0,7 г/см³ (0.025 lbs/in³). Для продуктов
с меньшей плотностью нужно установить переключатель
чувствительности на ≥ 0,5 г/см³ (0.018 lbs/in³).
На блоке электроники находятся следующие индикаторы и
переключатели:
•
Светодиодные индикаторы (1, 2, 3)
•
DIL-переключатель режимов работы - min/max (4)
•
DIL-переключатель установки чувствительности (5)
Примечание:
Вибрирующую вилку VEGASWING 66 можно проверять только
путем ее погружения в жидкость. Нельзя проверять работу
VEGASWING 66 рукой. В противном случае датчик может быть
поврежден.
6.2 Элементы настройки
4
1
5
3
2
R

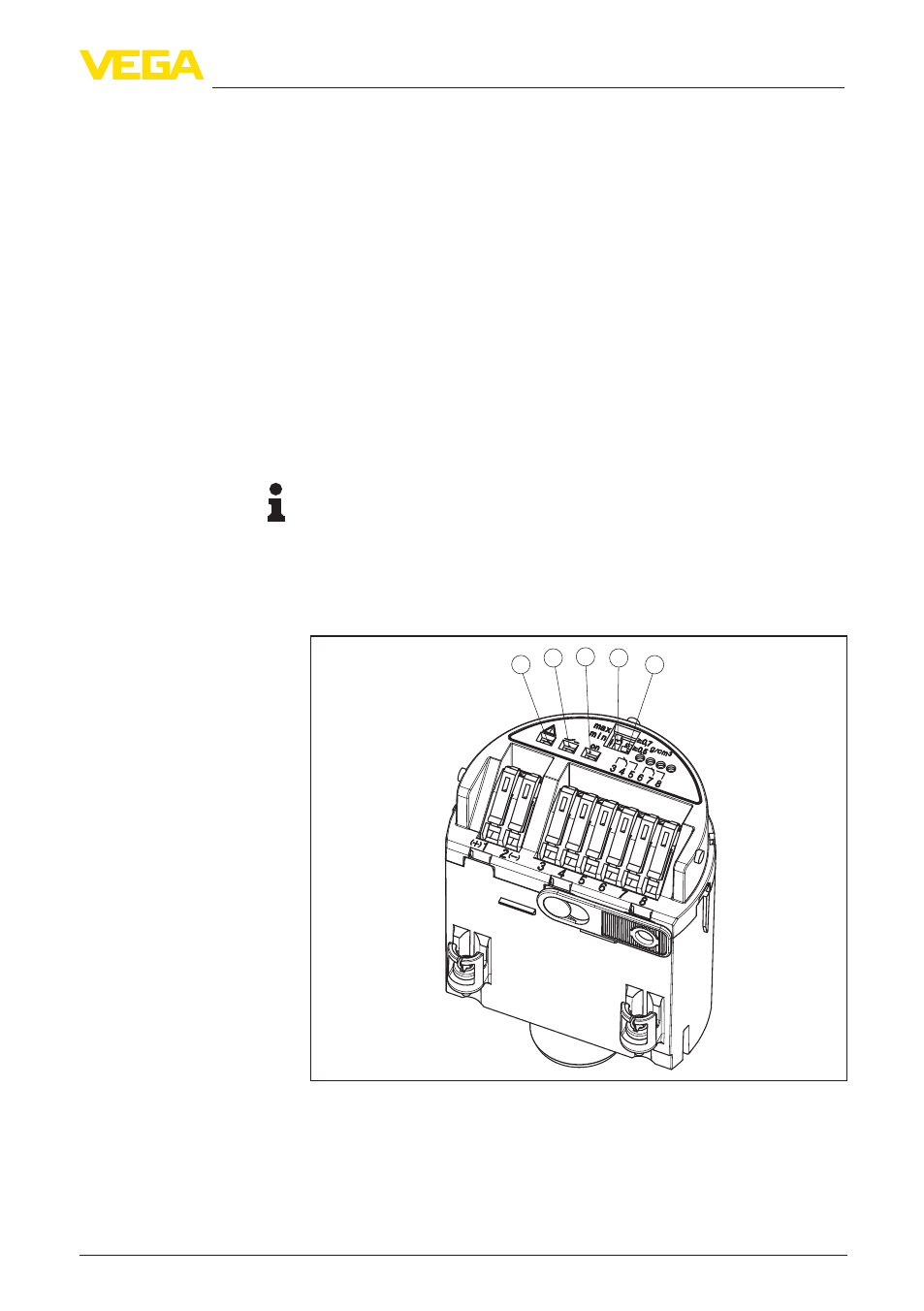

Рис. 14: Блок электроники - релейный выход
1 Светодиодный индикатор состояния неисправности (красный)
2 Светодиодный индикатор состояния переключения (желтый)
3 Светодиодный индикатор рабочего режима (зеленый)
4 Переключатель режимов работы для выбора режима переключения
(min./max.)
5 DIL-переключатель установки чувствительности
Назначение/конфигу-
рация
