32
9 Приложение
VEGASWING 66 • - реле
44950-R
U-130930
Ʋ Температура продукта
+18 … +30 °C (+64 … +86 °F)
Ʋ Плотность измеряемого продукта
1 г/см³ (0.036 lbs/in³) (вода)
Ʋ Вязкость продукта
1 mPa s
Ʋ Приложенное давление
0 kPa
Ʋ Положение датчика
Вертикальное, сверху
Ʋ Переключатель плотности
> 0,7 г/см³
Точность измерения
Погрешность измерения
± 1 mm (0.04 in)
Влияние плотности продукта на точку переключения
1
2
4
3
5
6
1,2
(0,043)
1
(0,036)
0,8
(0,029)
0,6
(0,022)
1,4
(0,051)
1,6
(0,058)
1,8
(0,065)
2
(0,072)
2,2
(0,079)
2,4
(0,087)
10 (0.39")
0
0,4
(0,014)
8 (0.31")
6 (0.24")
4 (0.16")
2 (0.08")
-2 (-0.08")
-4 (-0.16")
-6 (-0.24")
-8 (-0.31")
-10 (-0.39")
mm

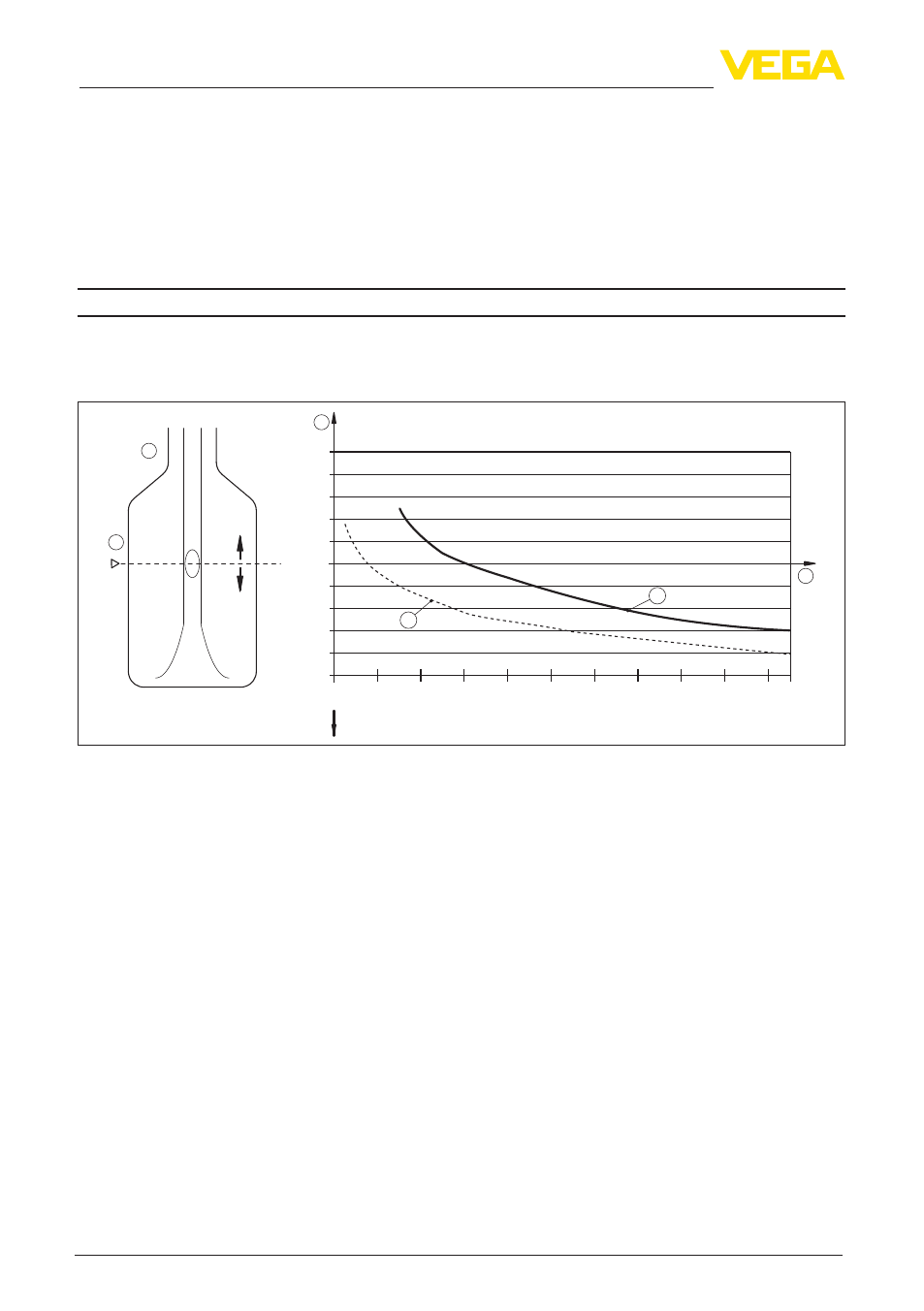

Рис. 43: Влияние плотности продукта на точку переключения
1 Смещение точки переключения, mm (in)
2 Плотность продукта, г/см³ (lb/in³)
3 Установка переключателя 0,5 г/см³ (0.018 lb/in³)
4 Установка переключателя 0,7 г/см³ (0.025 lb/in³)
5 Точка переключения при исходных условиях (метка)
6 Вибрирующая вилка
