11 Приложение
VEGAFLEX 83 • Profibus PA
44223-R
U-130930
Ʋ Точность отрезки стержня ±1 мм
Боковая нагрузка на стержень ø 8 mm
(0.315 in) - полированный
10 Nm (7.38 lbf ft)
Момент затяжки для сменного стерж-
невого зонда (в присоединении)
4,5 Nm ±0,5 (3.32 lbf ft)
Момент затяжки для кабельных вводов NPT и кабелепроводной трубки
Ʋ Пластиковый корпус max. 10 Nm (7.376 lbf ft)
Ʋ Корпус из алюминия или нержаве-
ющей стали
max. 50 Nm (36.88 lbf ft)
Входная величина
Измеряемая величина
Уровень жидкостей
Минимальная диэлектрическая про-
ницаемость продукта
ε
r
≥ 1,6
2
4
5
3
1

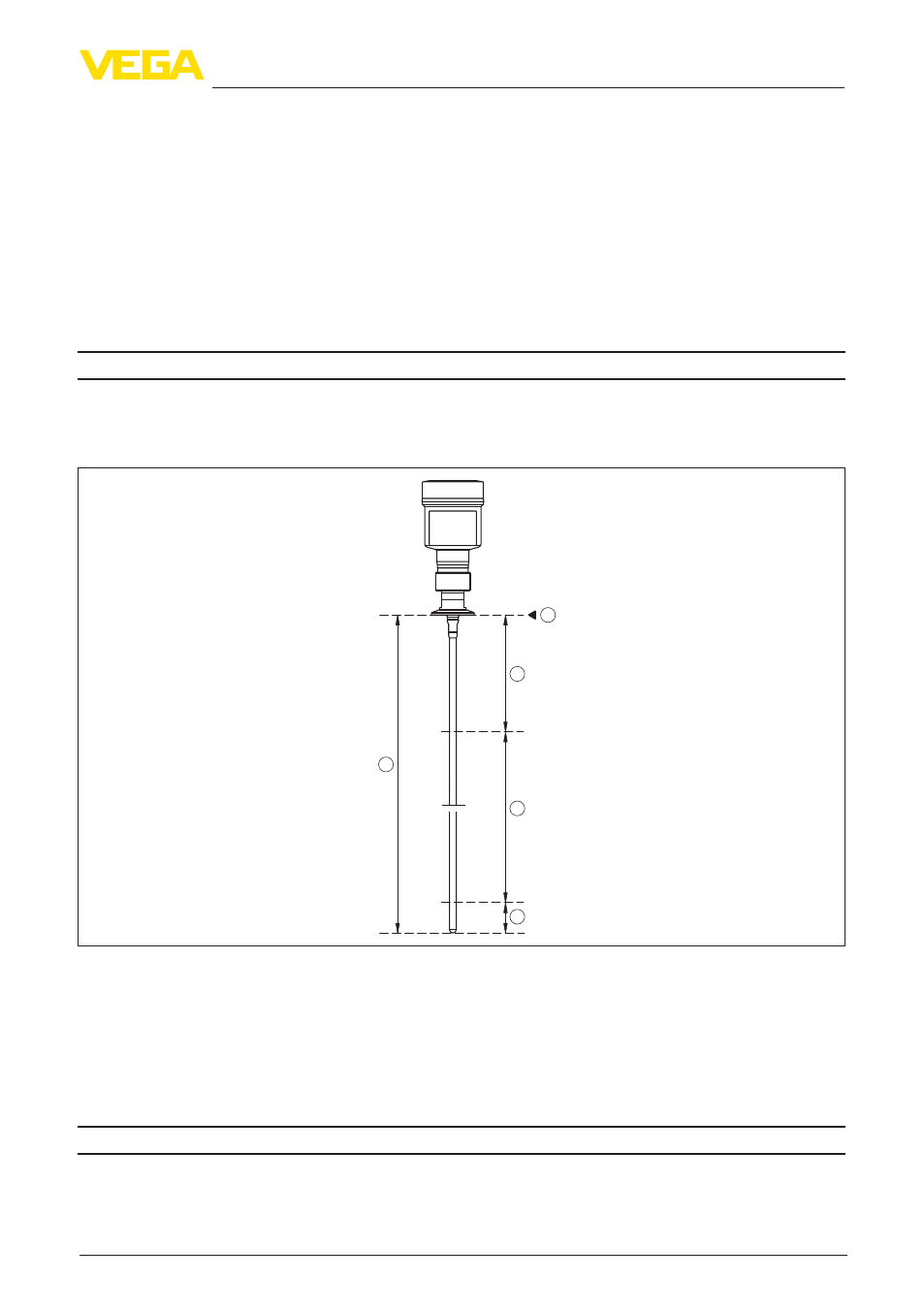

Рис. 53: Диапазоны измерения - VEGAFLEX 83
1 Базовая плоскость
2 Длина измерительного зонда L
3 Диапазон измерения (заводская установка относится к диапазону измерения на воде)
4 Верхнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
5 Нижнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
Выходная величина
Выходной сигнал
Цифровой выходной сигнал, формат по IEEE-754
Адрес датчика 126 (заводская установка)
