22
4 Монтаж
VEGAFLEX 83 • Profibus PA
44223-R
U-130930
При этом нужно следить, чтобы ни в корпус, ни к присоединение
не попала жидкость или грязь.
После автоклавирования, отвинтить крышку и снова надеть
корпус вертикально на присоединение. Затянуть шлицевую
гайку с крутящим моментом 20 Нм.
112 mm (4.84"
)
DIN DN25 DN32 DN40 / 1" 1 1/2"
L
ø 54 mm
(2.13")
ø w
183 mm (7.20"
)
65,3 mm (2.57"
)
ø w
ø 50,5
DIN DN50 / 2" ш 64
ш 91 DIN DN65 / 3"
2 1
3

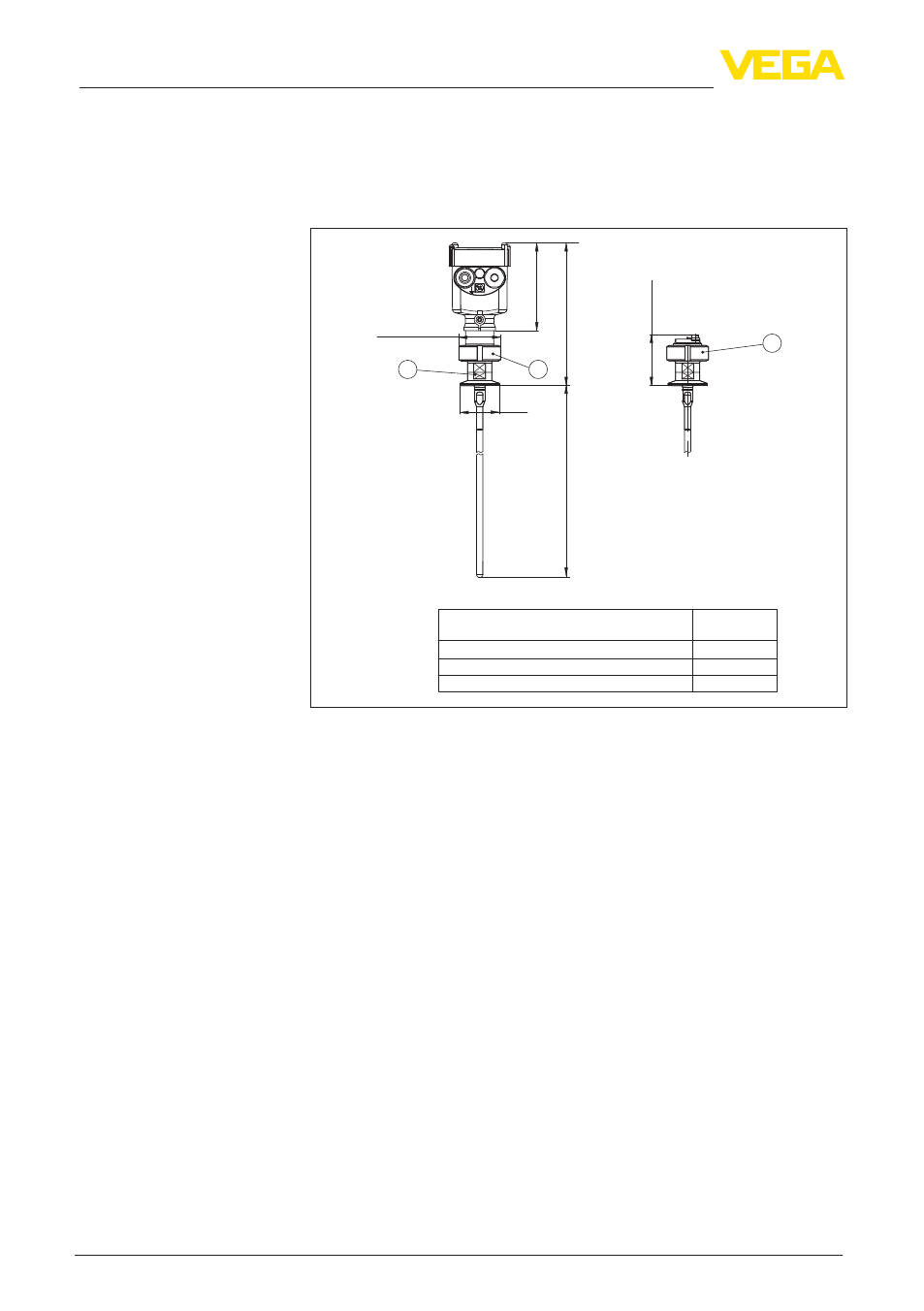

Рис. 12: Автоклавируемое исполнение
1 Шлицевая гайка
2 Присоединение
3 Крышка со шлицевой гайкой
