5 Подключение к источнику питания
VEGAFLEX 83 • Profibus PA
44223-R
U-130930
+
Bus
2
3 1 2 ( ) (-)
1

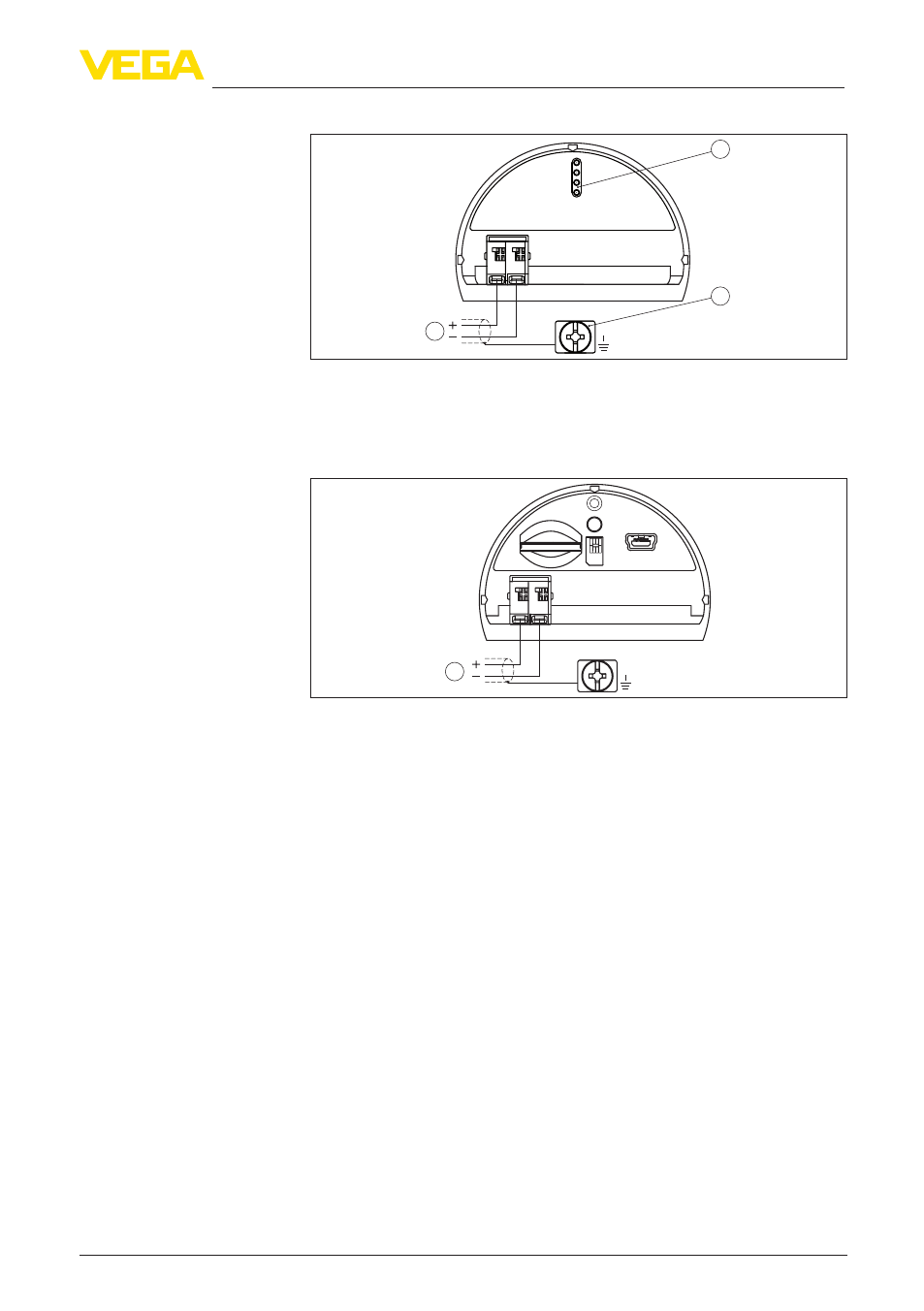

Рис. 17: Отсек подключения (двухкамерный корпус)
1 Питание, выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Клемма заземления для подключения экрана кабеля
1
USB
Status
Test
SIM-Card
1 2 +
( ) (-)
Рис. 18: Отсек подключения (модуль PLICSMOBILE)
1 Питание
Подробную информацию см. в Инструкции "Модуль мобильной
связи GSM/GPRS PLICSMOBILE".
Отсек подключения
Отсек подключения -
модуль PLICSMOBILE
