11 Приложение
VEGAPULS 63 • HART и аккумуляторный блок
40794-R
U-130320
3
4 2
1

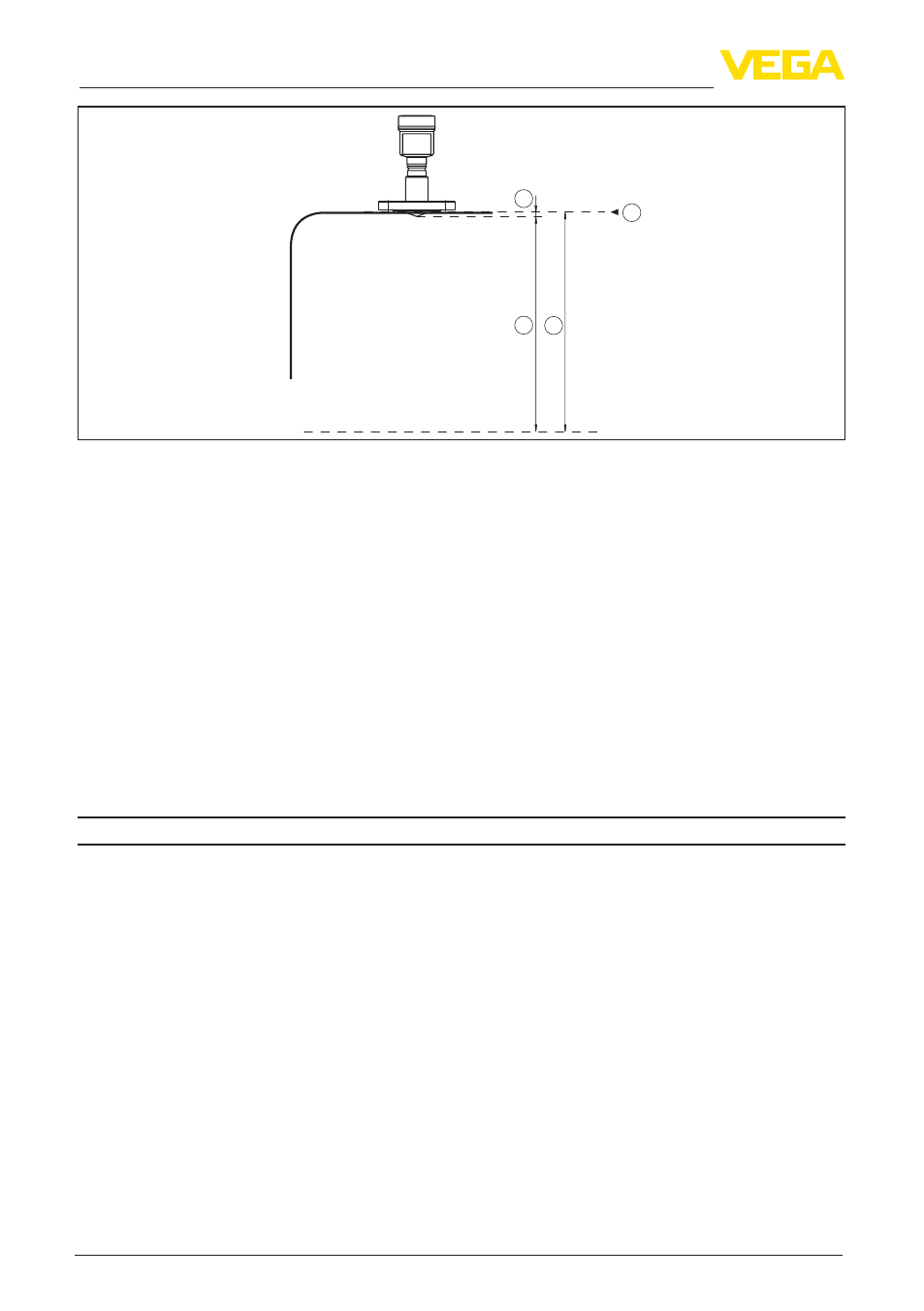

Рис. 40: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенного конуса
4 Полезный диапазон измерения
Стандартная электроника
Макс. диапазон измерения
35 m (114.8 ft)
Рекомендуемый диапазон измерения
Ʋ Фланец DN 50, 2"
до 15 м (49.21 ft)
Ʋ Фланец DN 80, 3"
до 35 м (114.8 ft)
Электроника с повышенной чувствительностью
Макс. диапазон измерения
75 m (246.1 ft)
Фланец DN 50, 2"
до 15 м (49.21 ft)
Фланец DN 80, 3"
до 35 м (114.8 ft)
Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
Ʋ Температура
+18 … +30 °C (+64 … +86 °F)
Ʋ Относительная влажность
45 … 75 %
Ʋ Давление воздуха
860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Эталонные условия монтажа
Ʋ Мин. расстояние до конструкций
> 200 mm (7.874 in)
Ʋ Отражатель
Плоский пластинчатый рефлектор
Ʋ Ложные отражения
Наибольший сигнал помехи 20 dB меньше полезного
сигнала
Погрешность измерения на жидкостях См. следующие диаграммы
