Быстрый пуск
VEGAPULS 63 • HART и аккумуляторный блок
40794-R
U-130320
4. Через пункты меню "Установка Min" и "Установка Max"
установить рабочий диапазон измерения.
Радарный датчик измеряет расстояние от датчика до
поверхности продукта. Для индикации собственно высоты
заполнения, необходимо задать соответствие измеренного
расстояния высоте заполнения в процентах.
100%
0%
0,5
m
(19.68
")
5
m
(196.
9")
2
1

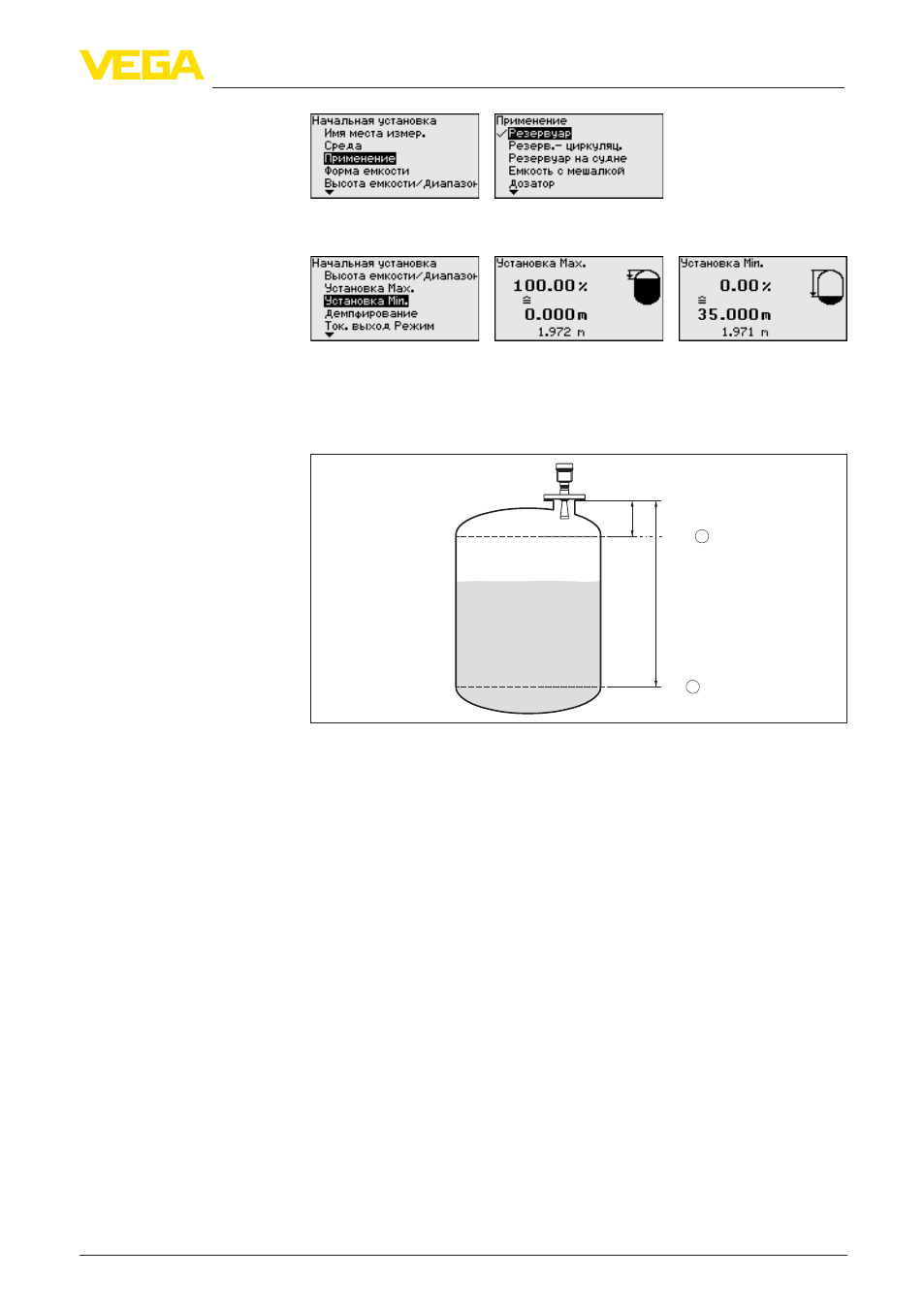

Рис. 3: Пример выполнения Установки Min./Max.
1 Min. уровень = max. измеренное расстояние
2 Max. уровень = min. измеренное расстояние
Для этой установки вводится расстояние до уровня заполнения
при полной и почти пустой емкости. Если эти значения
неизвестны, можно выполнить установку, например, со
значениями расстояния для 10 % и 90 % заполнения. Исходной
точкой для значений расстояния всегда будет уплотнительная
поверхность резьбы или фланца.
1. В меню "Дополнительные установки", подменю
"Демпфирование" установить желаемое демпфирование
выходного сигнала.
2. В подменю "Токовый выход" выбрать выходную
характеристику.
Быстрый пуск завершен. Дальнейшую информацию см. в гл.
"Параметрирование".
Пример параметриро-
вания
Следующие шаги
