Инструкция по эксплуатации VEGA VEGAPULS 63 (≥ 2.0.0 - ≥ 4.0.0) HART and accumulator pack
Страница 39
39
6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS 63 • HART и аккумуляторный блок
40794-R
U-130320
уровень сохранится в памяти как эхосигнал помехи и на
указанном расстоянии уровень определяться более не будет.

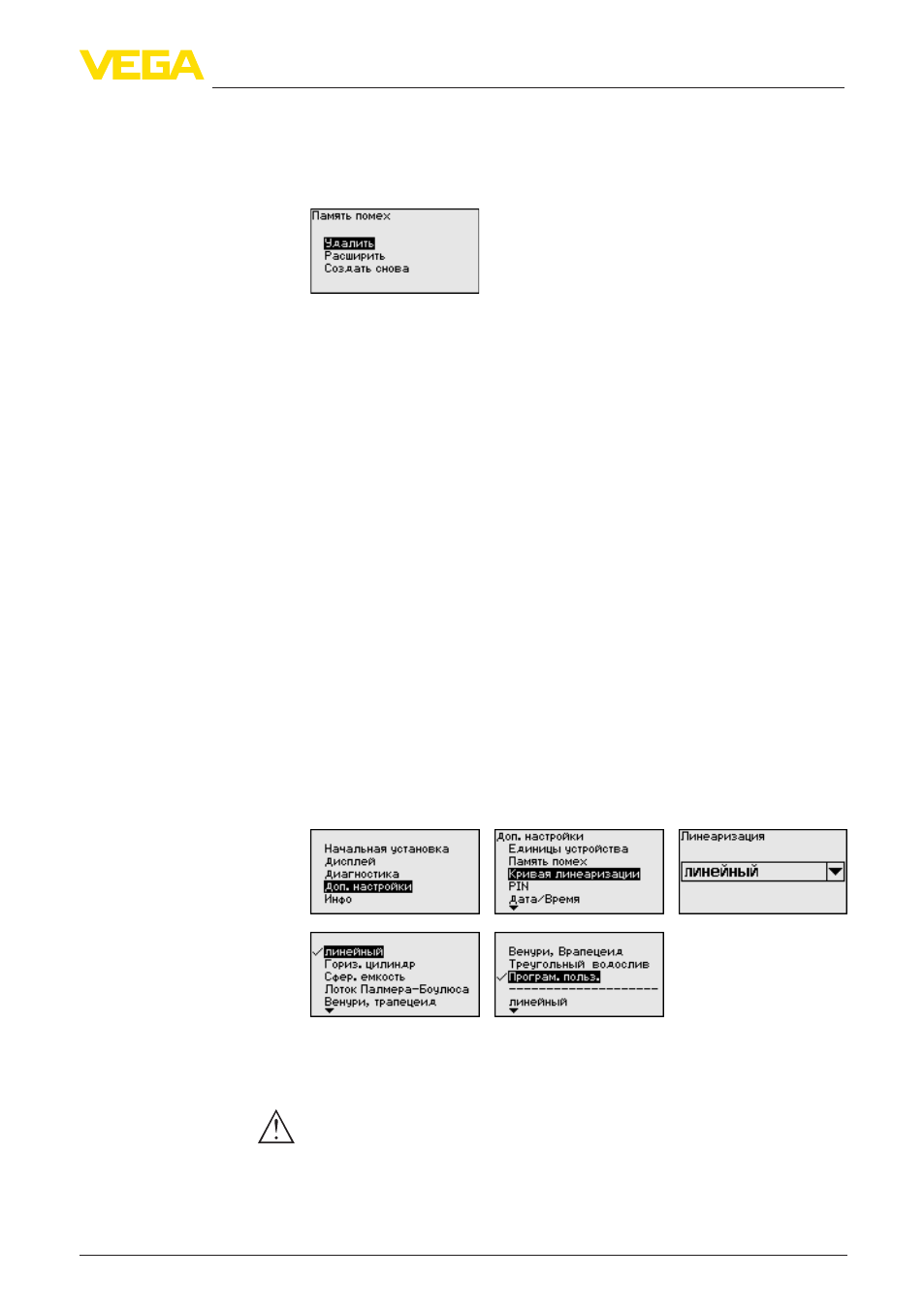

Если в датчике уже создана память помех, то при выборе меню
"Память помех" появляется следующее окно:
Опция "Удалить" позволяет полностью удалить уже
существующую память помех. Это имеет смысл, если уже
существующая память помех более не соответствует условиям
измерения в емкости.
Через меню "Расширить" можно расширить уже созданную
память помех. Это имеет смысл, если память помех была
создана при слишком высоком уровне и могли быть сохранены
не все ложные эхосигналы. При выборе опции "Расширить"
будет показано расстояние до поверхности продукта для уже
созданной памяти помех. Теперь можно изменить это значение и
расширить память помех до этого диапазона.
Линеаризация требуется для всех емкостей, объем которых
изменяется нелинейно с увеличением уровня заполнения,
например горизонтальных цилиндрических или сферических
емкостей, а индикация необходима в единицах объема.
Для таких емкостей имеются соответствующие кривые
линеаризации, которые задают отношение между уровнем
заполнения в процентах и объемом емкости.
При активировании подходящей кривой будет правильно
отображаться объем заполнения в процентах. Если объем
должен отображаться не в процентах, а, например, в литрах или
килограммах, то нужно дополнительно задать пересчет в меню
"Дисплей".
После ввода необходимых параметров сохранить установку и
с помощью клавиш [ESC] и [->] перейти к следующему пункту
меню.
Осторожно!
При применении устройств с соответствующим разрешением
как части защиты от переполнения по WHG необходимо
учитывать следующее:
Если выбрана какая-либо кривая линеаризации, то
измерительный сигнал более не будет обязательно линейно
Доп. настройки - Кривая
линеаризации
