Страница 74
0,5 m (1.6 ft)
10 mm (0.394 in)
- 10 mm (- 0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
0
1 2
3

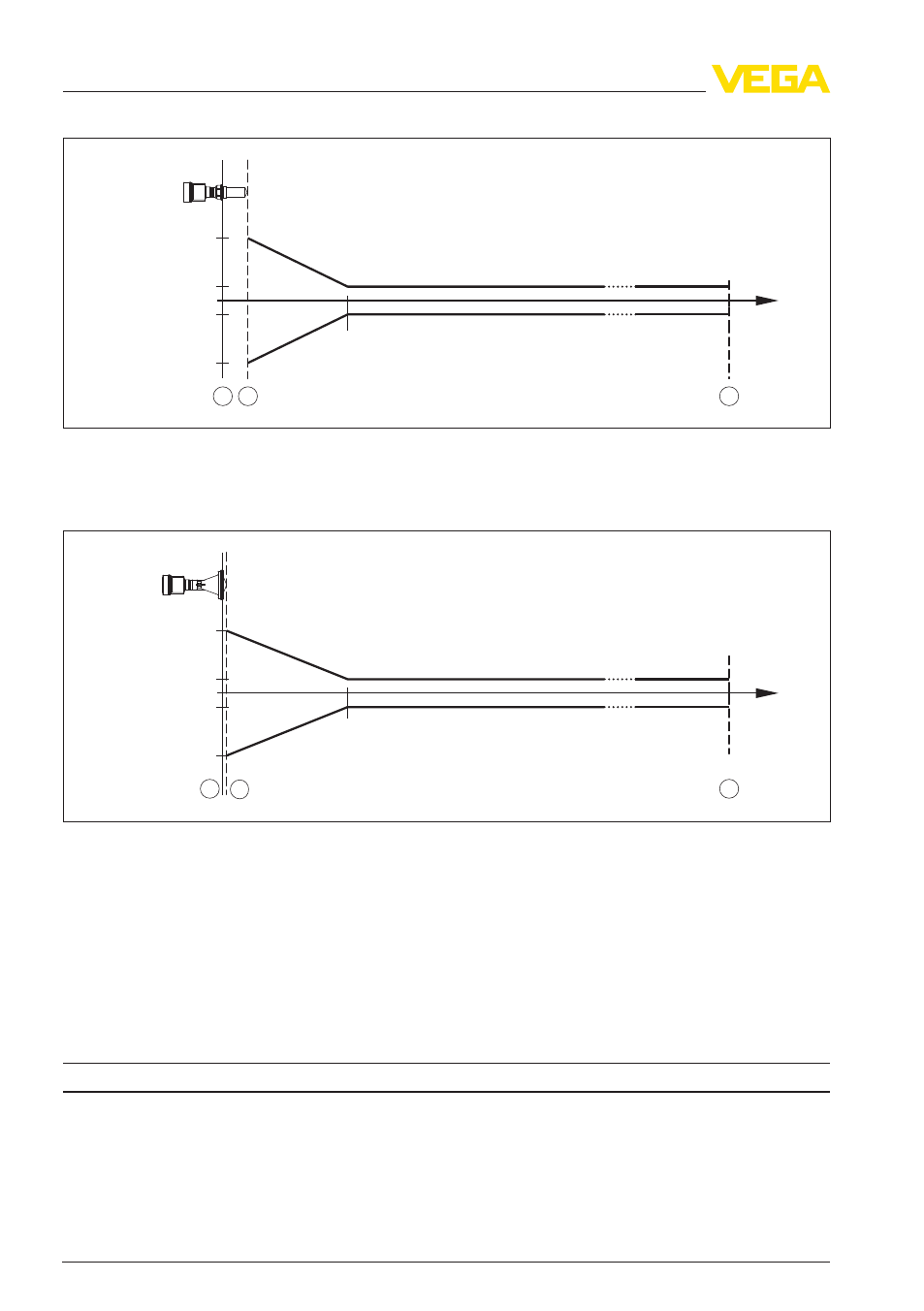

Рис. 46: Погрешность измерения при эталонных условиях - герметизированная антенная система
1
Базовая плоскость
2
Край антенны
3
Рекомендуемый диапазон измерения
0,5 m (1.6 ft)
10 mm (0.394 in)
- 10 mm (- 0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
0
1
2
3
Рис. 47: Погрешность измерения при эталонных условиях - пластиковая рупорная антенна
1
Базовая плоскость
2
Край антенны
3
Рекомендуемый диапазон измерения
Воспроизводимость
≤ ±
1 mm
Погрешность измерения на сыпучих про-
дуктах
Значения в сильной степени зависят от условий
применения. Обязательные данные поэтому
невозможны.
Величины, влияющие на точность измерения
Данные действительны для сигнала HART и токового выхода
Температурный дрейф - цифровой выход
±
3 мм/10 K относительно max. диапазона
измерения или max. 10 мм
