Страница 52
1
5
2
4
3
OPEN
TWIST
USB
LOCK

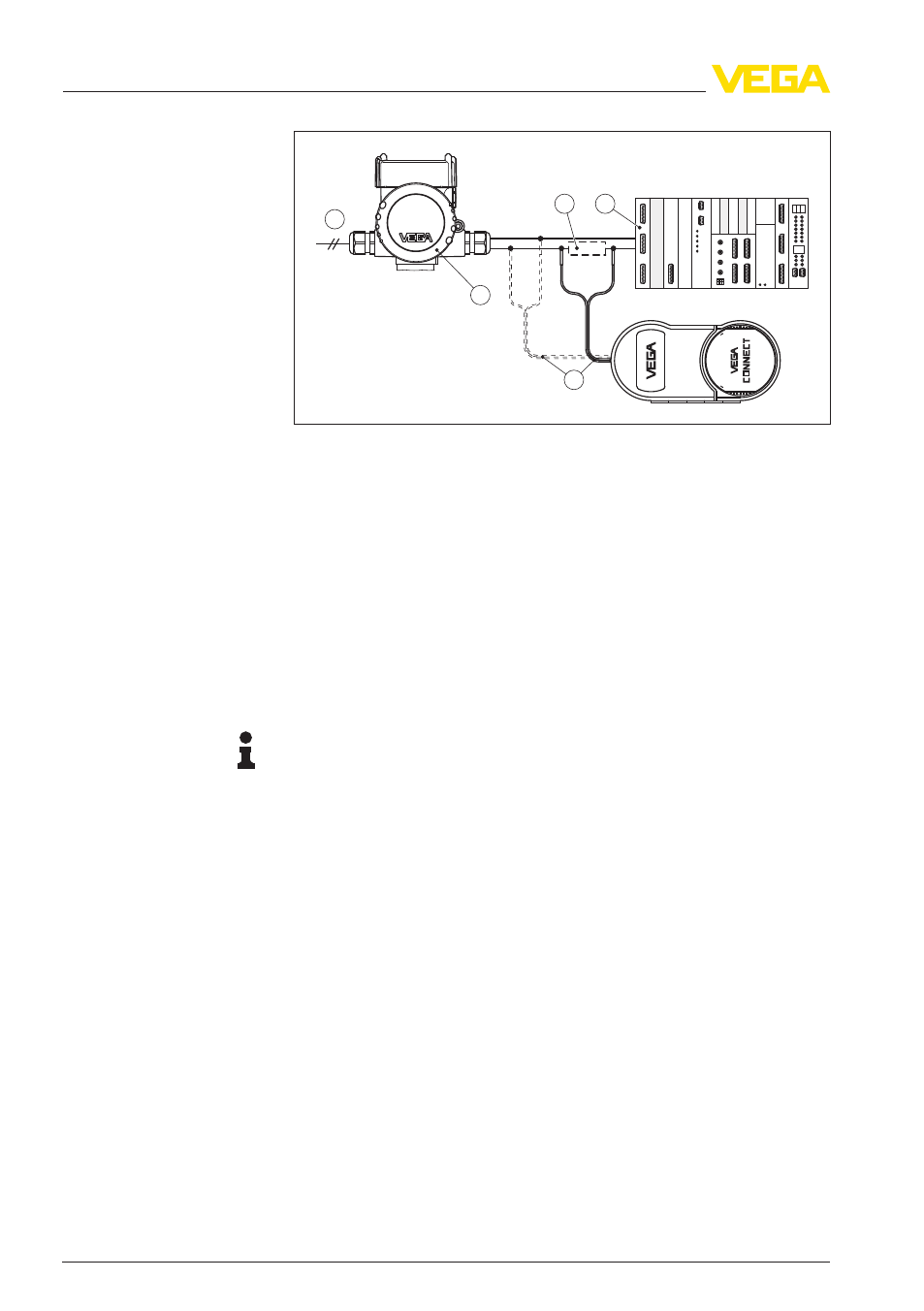

Рис. 28: Подключение ПК к сигнальному кабелю через HART
1
VEGAPULS 61
2
Сопротивление HART 250 Ω (дополнительно, в зависимости от
устройства формирования сигнала)
3
Соединительный кабель с 2-миллиметровыми штекерами и зажимами
4
Система формирования сигнала/ПЛК/Питание
Требуемые компоненты:
l
VEGAPULS
61
l
ПК с PACTware и подходящим VEGA-DTM
l
VEGACONNECT
4
l
Сопротивление HART прибл. 250 Ω
l
Источник питания или устройство формирования сигнала
Примечание:
Для источников питания со встроенным сопротивлением HART
(
внутреннее сопротивление прибл. 250 Ω) дополнительное
внешнее сопротивление не требуется. Такими источниками
питания являются, например, устройства VEGATRENN 149A,
VEGAMET
381 и VEGAMET 391. Большинство стандартных
разделителей питания Ex также оснащены достаточным токоо-
граничительным сопротивлением. В таких случаях
VEGACONNECT
4 может быть подключен параллельно линии
4 … 20 mA.
7
.2
Параметрирование с помощью PACTware
Параметрирование датчика может выполняться с помощью
персонального компьютера с программным обеспечением для
настройки PACTware с интегрированными в него драйверами
устройства (DTM) по стандарту FDT. В состав Коллекции DTM
вместе со всеми имеющимися DTM включается текущая версия
PACTware. Драйверы DTM могут интегрироваться и в другие
программные оболочки, соответствующие стандарту FDT.
Подключение через
HART
Условия
52
VEGAPULS
61 • Разрешение в соответствии с Директивой LPR
7 Начальная установка с помощью PACTware
41714
-RU
-120319
