1
3
2
power supply
4...20mA
active
passive
common
IS GND
5
1
/L
/N
2
+
( )
(-)
6
7
8

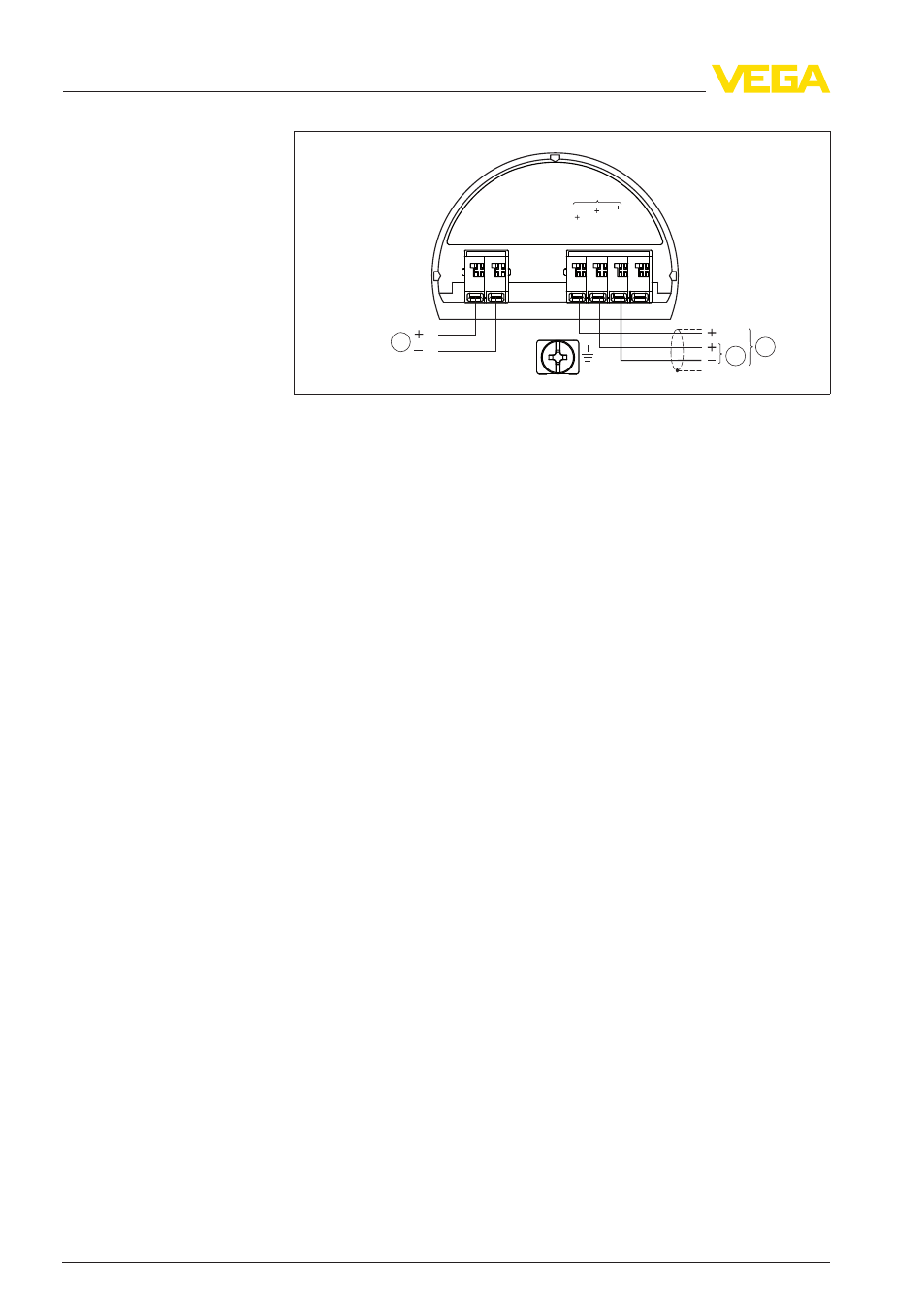

Рис. 23: Отсек подключения в двухкамерном корпусе в случае малого
напряжения
1
Питание
2
Выход сигнала 4 … 20 mA активный
3
Выход сигнала 4 … 20 mA пассивный
5
.4
Фаза включения
После подключения к источнику питания или после восстано-
вления напряжения в течение прибл. 30 секунд выполняется
самопроверка устройства:
l
Внутренняя проверка электроники
l
Индикация типа устройства, версии аппаратного и про-
граммного обеспечения, обозначения места измерения (на
дисплее или ПК)
l
Индикация сообщения о статусе "F 105 Идет поиск изме-
ренного значения" на дисплее или ПК
l
Кратковременный скачок выходного сигнала до установлен-
ного токового значения отказа
Как только будет найдено действительное измеренное значение,
на линии сигнала выдается соответствующий ток (значение тока
соответствует текущему уровню и уже выполненным установкам,
например заводской установке).
Отсек подключения в
случае малого напря-
жения
