11 Приложение
VEGAPULS 66 с эмалевым покрытием • Протокол Modbus и Levelmaster
41368-R
U-121123
1,0 m (3.28 ft)
20 mm (0.788 in)
- 20 mm (- 0.788 in)
0
8 mm (0.315 in)
- 8 mm (- 0.315 in)
1 2 3

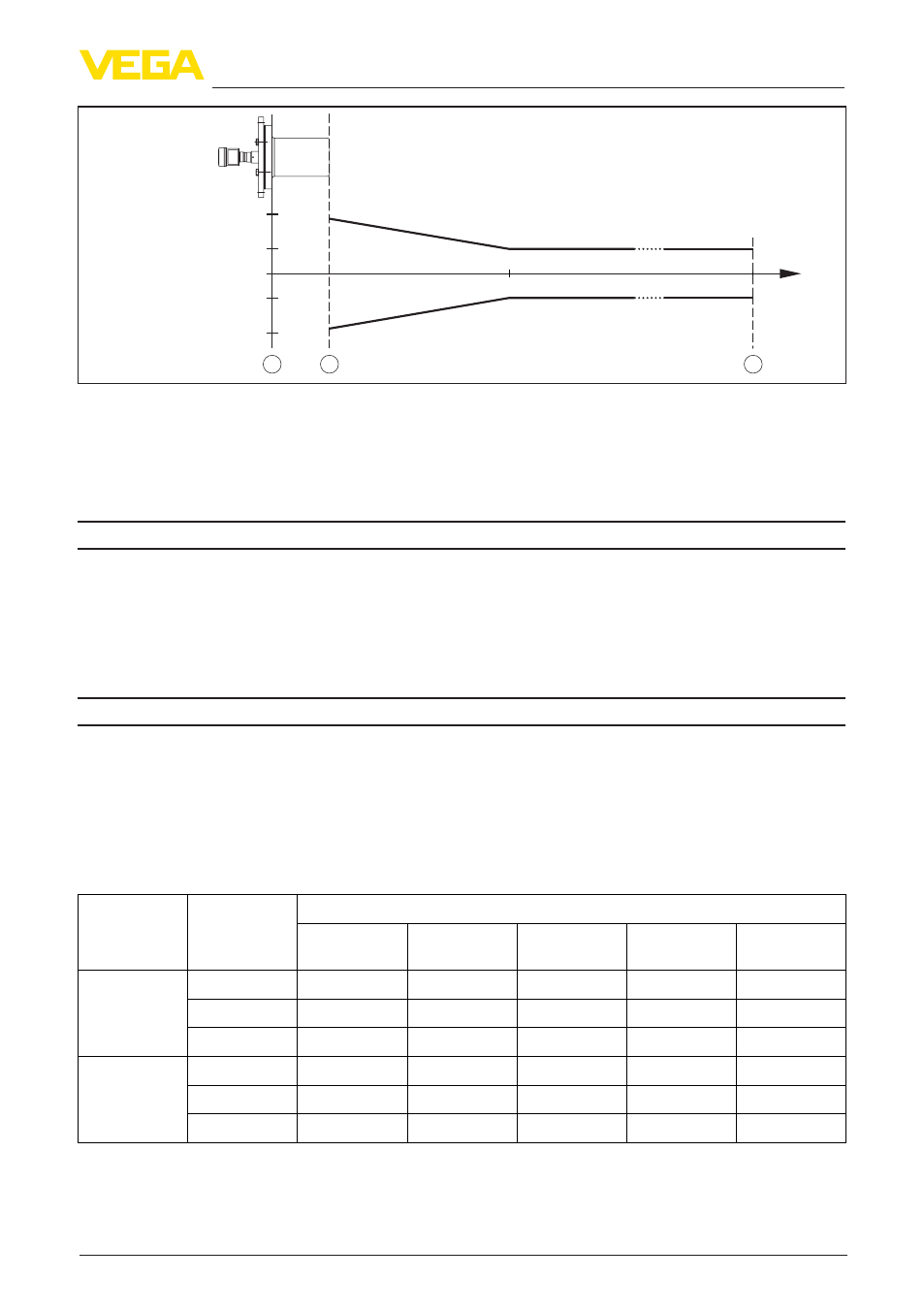

Рис. 45: Погрешность измерения при эталонных условиях
1 Базовая плоскость
2 Край антенны
3 Рекомендуемый диапазон измерения
Воспроизводимость ≤ ±1 mm
Величины, влияющие на точность измерения
Температурный дрейф - цифровой
выход
±3 мм/10 K относительно max. диапазона измерения
или max. 10 мм
Дополнительная погрешность вслед-
ствие сильных высокочастотных
электромагнитных полей в пределах
EN 61326
< ±50 mm
Влияние газового слоя и давления на точность измерения
Скорость распространения радарного импульса в газовом или паровом слое над измеря-
емым продуктом уменьшается при высоких давлениях. Данный эффект зависит от самого
газа или пара и является особенно значительным при низких температурах.
Возникающая вследствие этих условий погрешность измерения приведена в таблице ниже.
Значения погрешности измерения даны для типичных газов и паров относительно рассто-
яния. Положительные значения означают, что измеренное расстояние слишком большое,
отрицательные значения означают, что измеренное расстояние слишком малое.
Газовая фа-
за
Температура Давление
1 bar
(14.5 psig)
10 bar
(145 psig)
50 bar
(725 psig)
100 bar
(1450 psig)
200 bar
(2900 psig)
Воздух 20 °C/68 °F 0.00 % 0.22 % 1.2 % 2.4 % 4.9 %
200 °C/392 °F -0.01 % 0.13 % 0.74 % 1.5 % 3.0 %
400 °C/752 °F -0.02 % 0.08 % 0.52 % 1.1 % 2.1 %
Водород 20 °C/68 °F -0.01 % 0.10 % 0.61 % 1.2 % 2.5 %
200 °C/392 °F -0.02 % 0.05 % 0.37 % 0.76 % 1.6 %
400 °C/752 °F -0.02 % 0.03 % 0.25 % 0.53 % 1.1 %
