22

4 Монтаж

VEGAPULS 66 с эмалевым покрытием • Протокол Modbus и Levelmaster

41368-R

U-121123

0 %

100 %

1

2

5

4

3

6

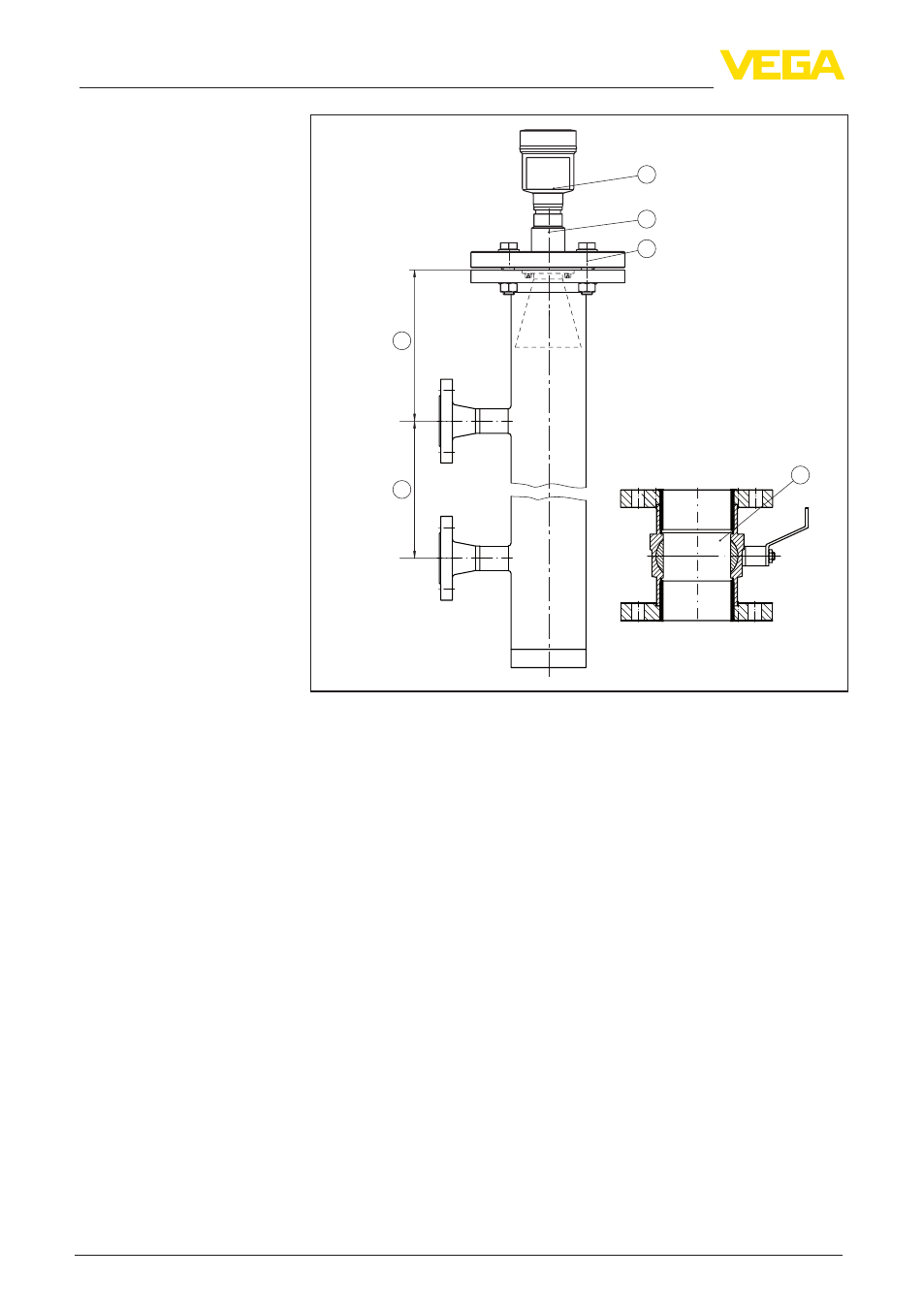

Рис. 15: Монтаж в выносной трубе
1 Радарный уровнемер

2 Метка направления поляризации

3 Фланец устройства

4 Расстояние от базовой плоскости датчика до верхнего соединительно-

го патрубка

5 Расстояние между соединительными патрубками

6 Шаровой кран с полным проходом

Указания по ориентации:

Учитывать метку поляризации на датчике.

У исполнения с резьбовым присоединением метка располо-

жена на шестиграннике резьбового присоединения, у испол-

нения с фланцевым присоединением метка расположена

между двумя отверстиями фланца.

Соединительные патрубки к емкости должны лежать в одной

плоскости с этой меткой.

Указания по измерению:

Точка 100 % не должна лежать выше верхнего соединитель-

ного патрубка к емкости.

Точка 0 % не должна лежать ниже нижнего соединительного

патрубка к емкости.

Минимальное расстояние от базовой плоскости датчика

до верхней кромки верхнего соединительного патрубка

> 300 мм.
