Быстрый пуск
VEGAPULS 66 с эмалевым покрытием • Протокол Modbus и Levelmaster
41368-R
U-121123
3. В меню "Применение" выбрать емкость, применение и форму
емкости, например резервуар .
4. Через пункты меню "Установка Min" и "Установка Max" уста-
новить рабочий диапазон измерения.
Радарный датчик измеряет расстояние от датчика до поверх-
ности продукта. Для индикации собственно высоты заполнения,
необходимо задать соответствие измеренного расстояния высо-
те заполнения в процентах.
100%
0%
1,5
m
(59.
1")
15
m
(590.
6")
2
1

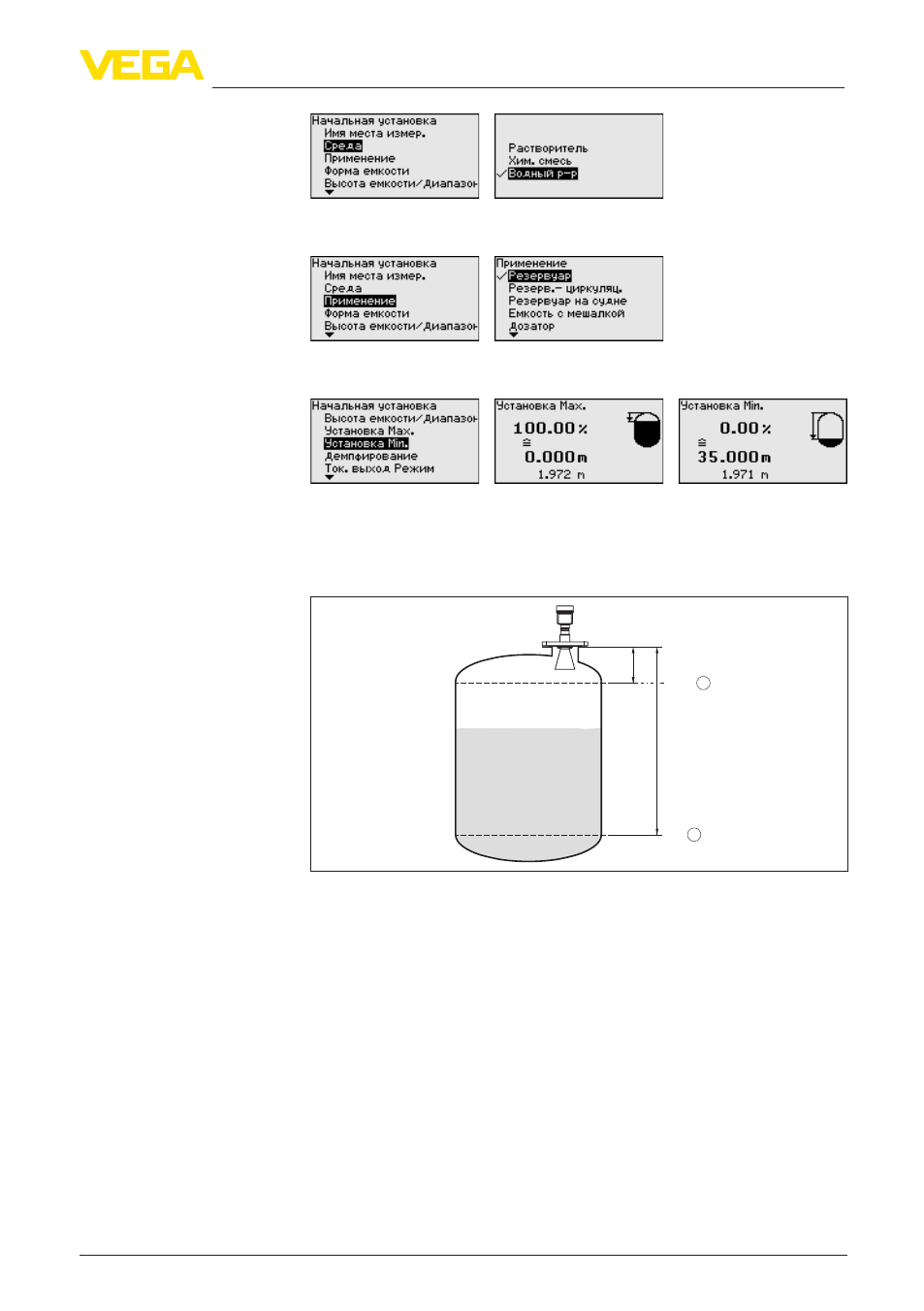

Рис. 3: Пример параметрирования
1 Min. уровень = max. измеренное расстояние
2 Max. уровень = min. измеренное расстояние
Для этой установки вводится расстояние до уровня заполнения
при полной и почти пустой емкости. Если эти значения неиз-
вестны, можно выполнить установку, например, со значениями
расстояния для 10 % и 90 % заполнения. Исходной точкой для
значений расстояния всегда будет уплотнительная поверхность
резьбы или фланца.
1. В меню "Дополнительные установки", подменю "Демпфи-
рование" установить желаемое демпфирование выходного
сигнала.
2. В подменю "Токовый выход" выбрать выходную характери-
стику.
Пример параметриро-
вания
Следующие шаги
