22
9 Приложение
VEGABOX 03 •
45925-R
U-130828

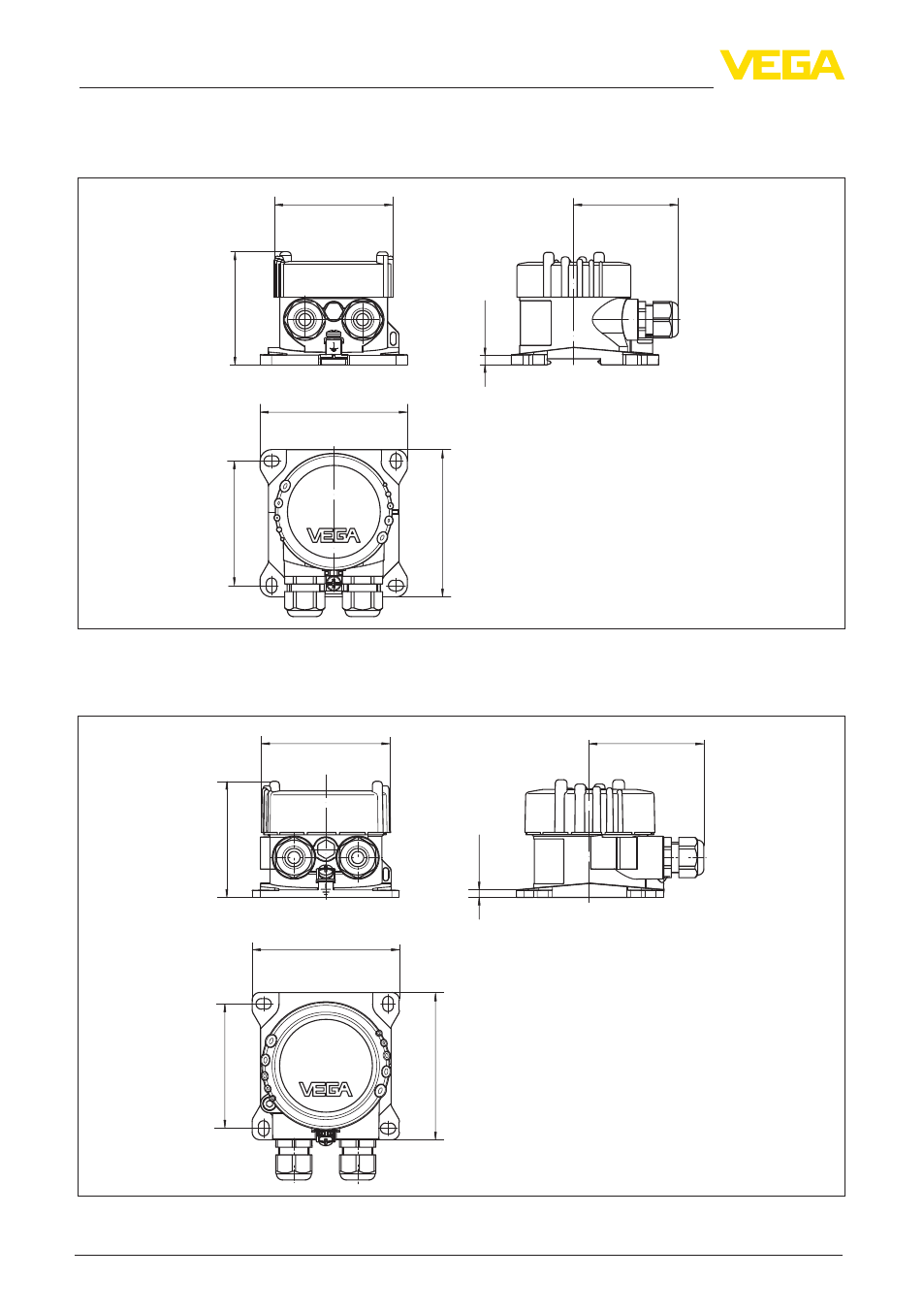

9.2 Размеры
VEGABOX 03 - пластиковый корпус
ø 79 mm
(3.11")
~ 69 mm
(2.72")
74 mm (2.91"
)
82 mm (3.23"
)
97 mm (3.82"
)
6,5 mm (0.26"
)
97 mm
(3.82")
Рис. 11: VEGABOX 03 с пластиковым корпусом
VEGABOX 03 - алюминиевый корпус
ø 86 mm
(3.39")
~ 75,2 mm
(2.95")
79 mm (3.11"
)
82 mm (3.23"
)
97 mm (3.82"
)
5 mm (0.2")
97 mm
(3.82")
Рис. 12: VEGABOX 03 с алюминиевым корпусом
