4 Монтаж
VEGABOX 03 •
45925-R
U-130828
1
2

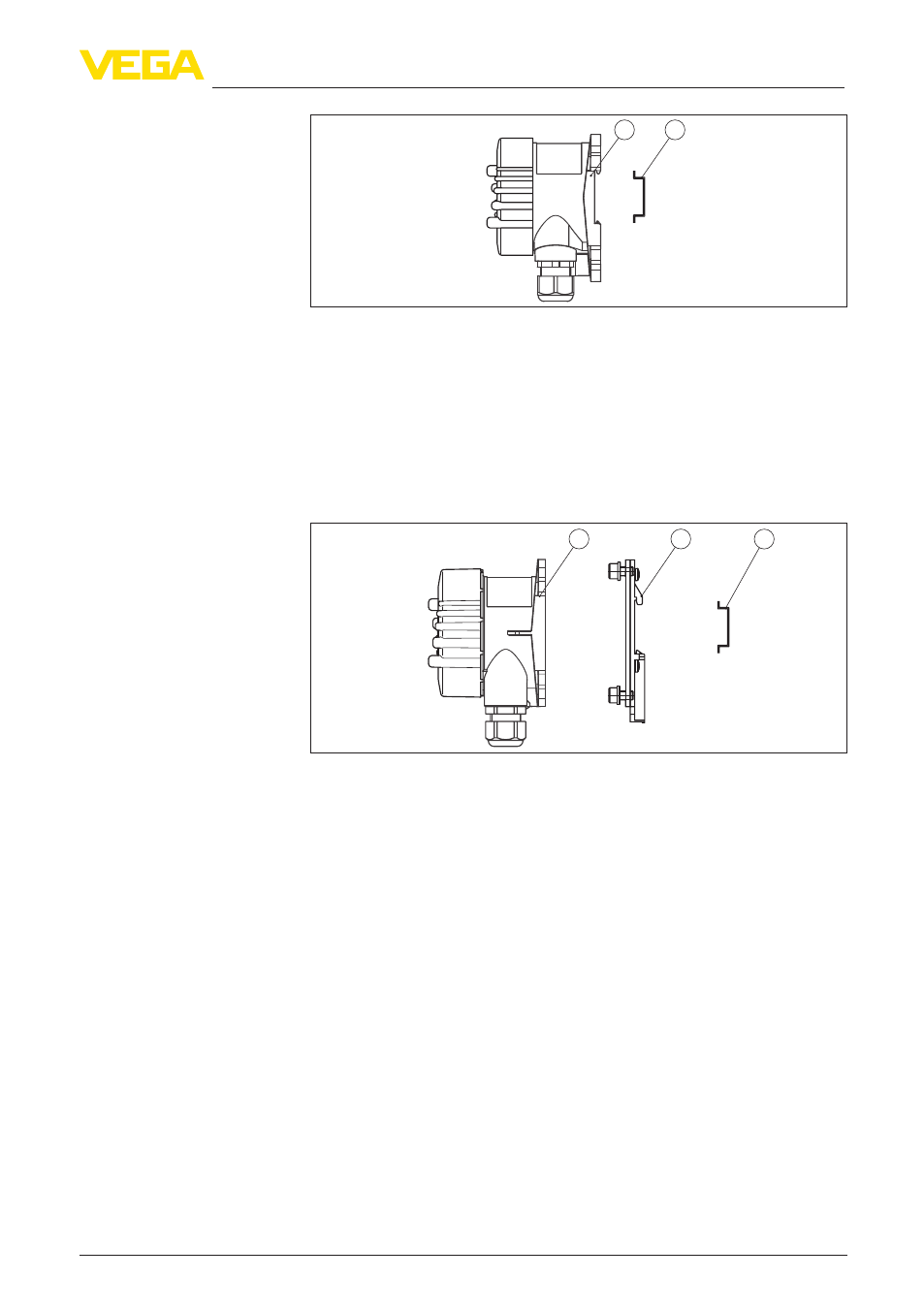

Рис. 4: VEGABOX 03 с пластиковым корпусом для монтажа на несущей
рейке
1 Монтажная планка
2 Несущая рейка
Исполнения с корпусом из алюминия или нержавеющей
стали поставляются с монтажным комплектом, состоящим из
адаптерной планки и четырех монтажных винтов M5 x 12.
Адаптерную планку нужно привинтить к цоколю VEGABOX 03.
3
2
1
Рис. 5: VEGABOX 03 с корпусом из алюминия или нержавеющей стали,
для монтажа на несущей рейке
1 Монтажная планка
2 Адаптерная планка с винтами M5 x 12
3 Несущая рейка
VEGABOX 03 для монтажа на трубе поставляется с монтажным
комплектом, состоящим из двух пар монтажных зажимов и
четырех монтажных винтов M5 x 12.
Монтажные зажимы нужно привинтить к цоколю VEGABOX 03.
Монтаж на несущей
рейке - корпус из алю-
миния или нержавею-
щей стали
Монтаж на трубе
