5 Подключение к датчику
VEGABOX 03 •
45925-R
U-130828
2
3
4
–
+
1

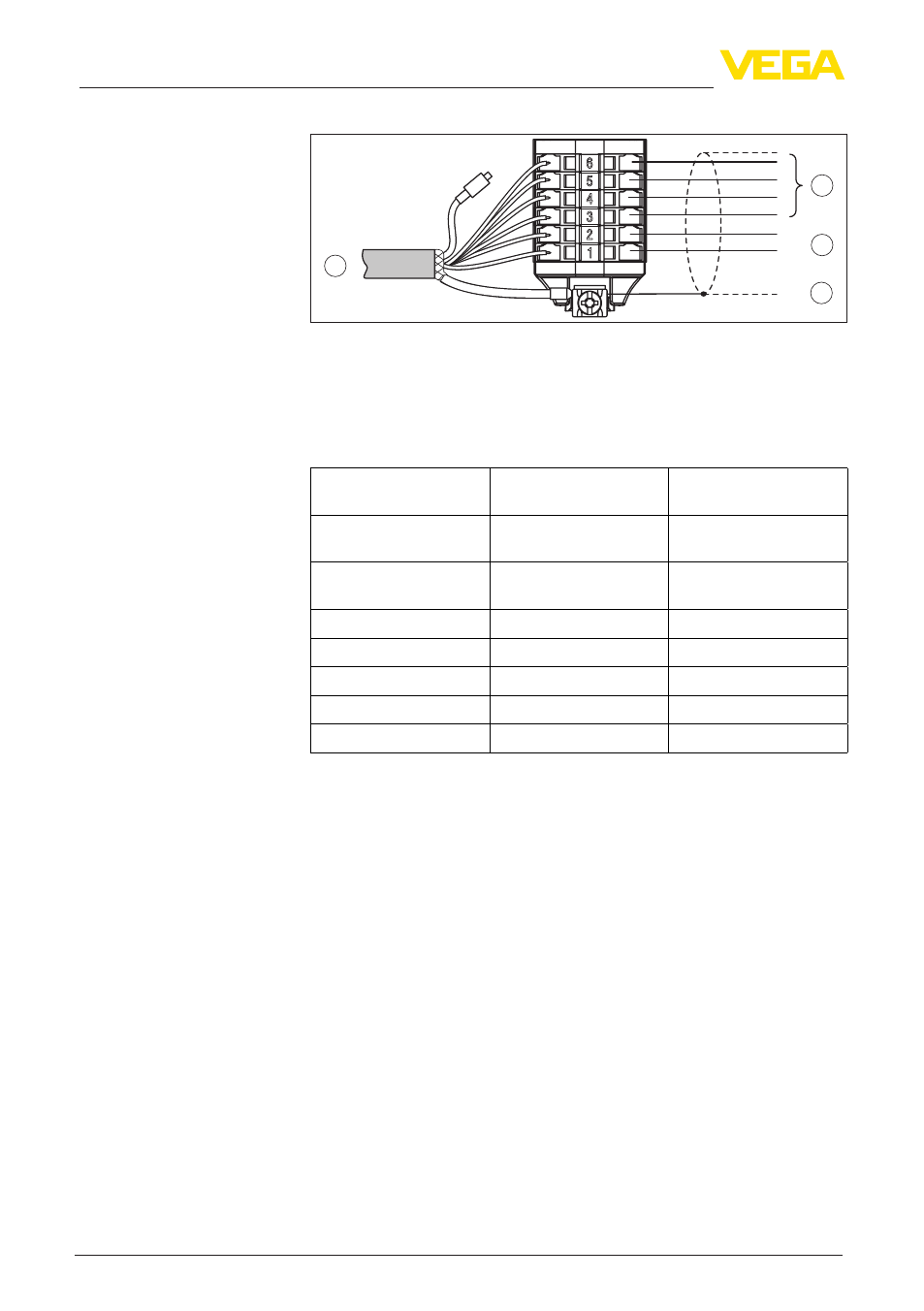

Рис. 10: Схема подключения VEGABOX 03 для VEGAWELL 52 4 … 20 mA/
HART Pt 100
1 К датчику
2 К источнику питания или системе формирования сигнала
(соединительные кабели термометра сопротивления Pt 100)
3 Экранирование
2)
Adernummer
Цвет проводов/по-
лярность
Функция
1
Коричневый (+)
Питание/Сигнал преоб-
разователя давления
2
Голубой (-)
Питание/Сигнал преоб-
разователя давления
3
Белый
Питание Pt 100
4
Желтый
Измерение Pt 100
5
Красный
Измерение Pt 100
6
Черный
Питание Pt 100
Экранирование
Заземление
Схема подключе-
ния - VEGAWELL 52
4 … 20 mA/HART Pt 100
2)
Экран подключить к клемме заземления. Клемму заземления на внеш-
ней стороне корпуса соединить с "землей" в соответствии с действую-
щими нормами. Обе клеммы гальванически связаны.
