3 Описание изделия
VEGABAR 81 • Profibus PA
45020-R
U-131205
Подробные указания см. в руководстве по эксплуатации
ведомого (Slave) датчика.
Преобразователь давления VEGABAR 81 применяется в любых
промышленных отраслях для измерения следующих типов
давления.
•
Избыточное давление
•
Абсолютное давление
•
Вакуум
Измеряемые среды - газы, пары и жидкости.
Соответствующие условиям процесса изолирующие диафрагмы
VEGABAR 81 обеспечивают измерение также на агрессивных и
горячих жидкостях.
Рабочее давление через мембрану из нержавеющей
стали и внутреннюю передающую жидкость воздействует
на чувствительный элемент, что приводит к изменению
сопротивления. Это изменение преобразуется в
соответствующий выходной сигнал и выдается в виде
измеренного значения.
Для измерительных диапазонов до 16 бар применяется
пьезорезистивный чувствительный элемент, для
измерительных диапазонов от 25 бар применяется
тензометрический чувствительный элемент.
1
3 4
2

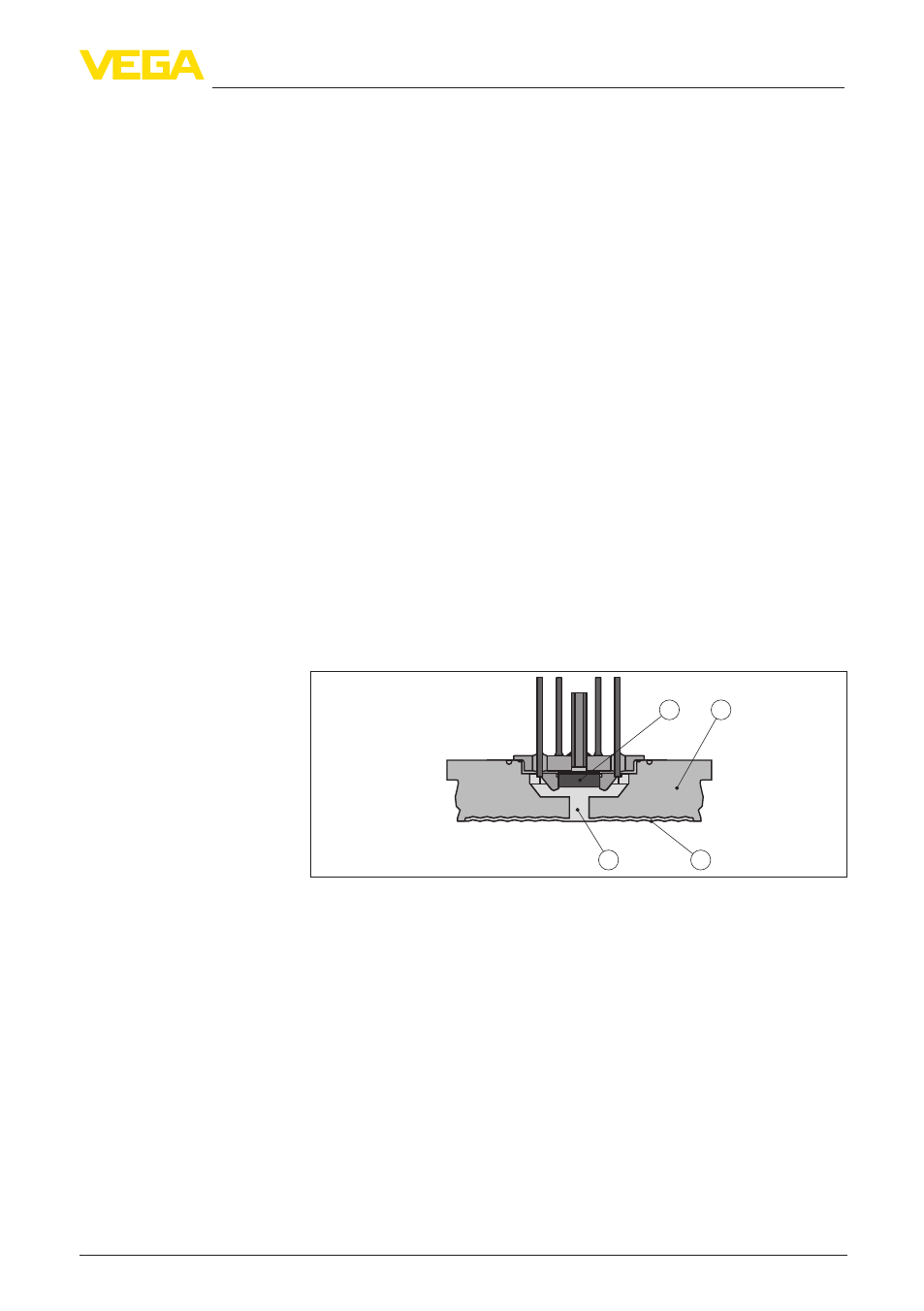

Рис. 3: Конструкция пьезорезистивной измерительной ячейки
1 Чувствительный элемент
2 Основная часть
3 Мембрана
4 Заполнение силиконовым маслом
Конструкция измерительной ячейки различается в зависимости
от типа давления, для измерения которого она предназначена.
Относительное давление: Измерительная ячейка открыта
к атмосфере, давление окружающей среды обнаруживается
и компенсируется в измерительной ячейке и поэтому не
оказывает влияния на измеренное значение.
Абсолютное давление: Измерительная ячейка
вакуумированная и закрытая. Давление окружающей среды не
компенсируется и поэтому влияет на измеренное значение.
Область применения
Измеряемые среды
Измерительная система
Типы давления
