11 Приложение
VEGABAR 81 • Profibus PA
45020-R
U-131205
Число FB с AI (функциональные блоки
с аналоговым входом)
3
Значения по умолчанию
Ʋ 1. FB
PV
Ʋ 2. FB
SV 1
Ʋ 3. FB
SV 2
Значение тока
Ʋ Устройство без взрывозащиты и
устройство Ex ia
10 mA, ±0.5 mA
Ʋ Устройства Ex d
16 mA, ±0,5 mA
Разрешающая способность измере-
ния (цифровая)
< 1 mm (0.039 in)
Динамическая характеристика выхода
Время запуска прибл.
10 s
90 %
100 %
10 %
t
t
T
A
t
t
S
2
1

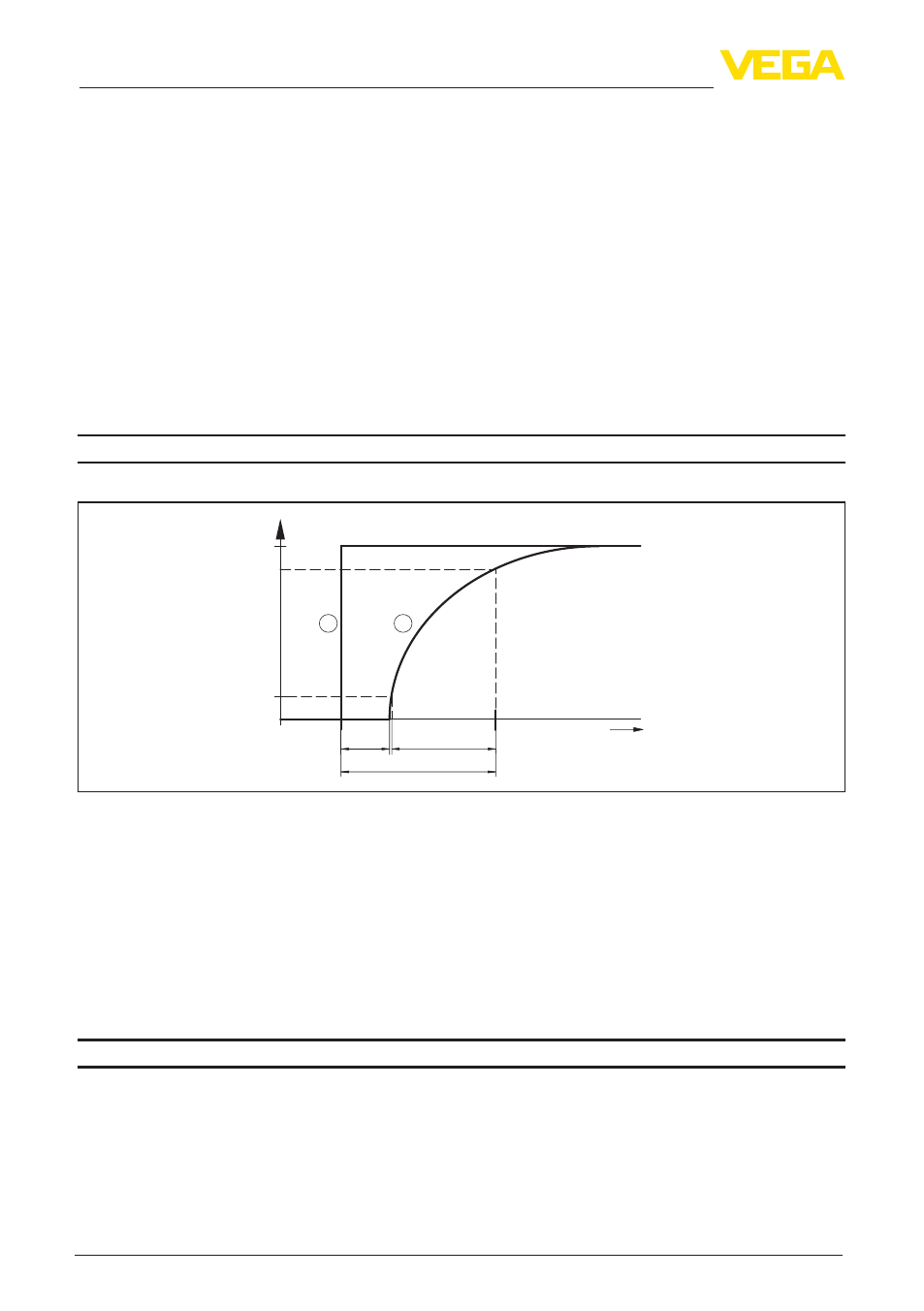

Рис. 37: Скачкообразное изменение параметров процесса. t
T
: время нечувствительности; t
A
: время
нарастания; t
S
: время реакции на скачкообразное изменение
1 Параметр процесса
2 Выходной сигнал
Время нечувствительности
≤ 45 ms
Время нарастания сигнала
≤ 35 ms (10 … 90 %)
Время реакции на скачок
≤ 80 ms (ti: 0 s, 10 … 90 %)
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Эталонные условия и влияющие величины (по DIN EN 60770-1)
Эталонные условия по DIN EN 61298-1
Ʋ Температура
+18 … +30 °C (+64 … +86 °F)
Ʋ Относительная влажность
45 … 75 %
Ʋ Давление воздуха
860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psi)
Определение характеристики
Установка граничной точки по IEC 61298-2
