Инструкция по эксплуатации VEGA VEGABAR 81 Profibus PA - Operating Instructions
Страница 16
16
4 Монтаж
VEGABAR 81 • Profibus PA
45020-R
U-131205
У устройств на абсолютное давление вместо фильтрующего
элемента установлена заглушка.
Фильтрующий элемент встроен в корпус электроники и имеет
следующие функции:
•
Вентиляция корпуса электроники
•
Компенсация атмосферного давления (при диапазонах
измерения относительного давления)
→
Для лучшей защиты фильтрующего элемента от отложения
осадка, поверните корпус, так чтобы фильтрующий элемент
после монтажа прибора смотрел вниз.
У устройств с газонепроницаемой втулкой (второй линией
защиты) рабочий узел полностью герметизирован. Применяется
измерительная ячейка абсолютного давления, поэтому
вентиляция не требуется.
1
1

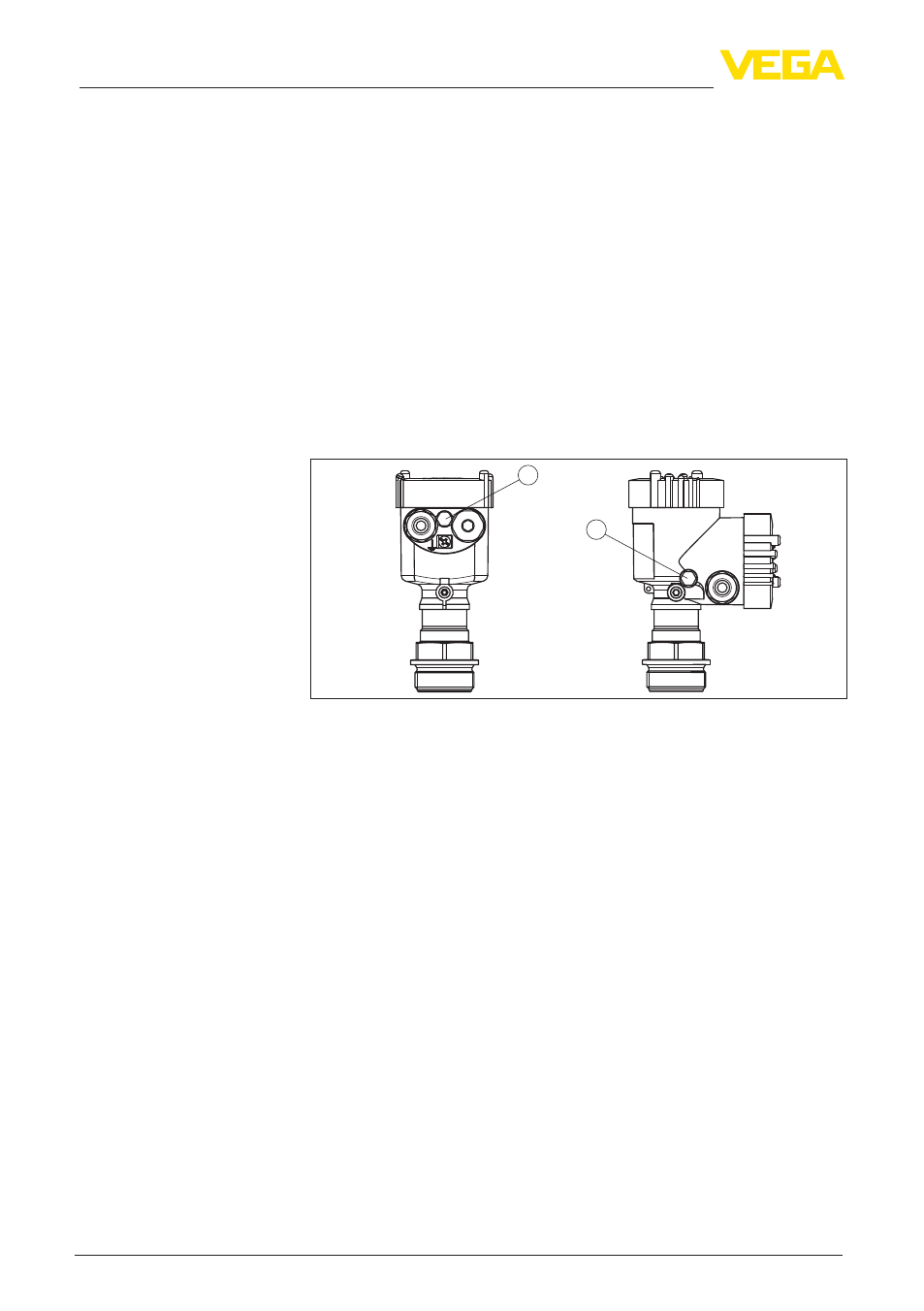

Рис. 7: Положение фильтрующего элемента - газонепроницаемая втулка
1 Фильтрующий элемент
Для измерительных диапазонов относительного давления
давление окружающей среды регистрируется опорным датчиком
в электронике и компенсируется.
Фильтрующий элемент встроен в корпус электроники и имеет
следующие функции:
•
Вентиляция корпуса электроники
•
Компенсация атмосферного давления (при диапазонах
измерения относительного давления)
→
Для лучшей защиты фильтрующего элемента от отложения
осадка, поверните корпус, так чтобы фильтрующий элемент
после монтажа прибора смотрел вниз.
Устройства со второй
линией защиты
Устройства в исполне-
нии IP 69K
