38
9 Приложение
VEGASWING 66 • - двухпроводный
44952-R
U-130930
Условия окружающей среды
Температура окружающей среды на
корпусе
-40 … +70 °C (-40 … +158 °F)
Температура хранения и транспорти-
ровки
-40 … +80 °C (-40 … +176 °F)
Условия процесса
Измеряемая величина
Предельный уровень жидкостей
Давление процесса
Ʋ Исполнение устройства до 100 бар
(1450 psig)
-1 … 100 bar/-100 … 10000 kPa (-14.5 … 1450 psig)
Давление процесса зависит от присоединения
к процессу, например фланца (см. следующую
диаграмму)
Ʋ Исполнение устройства до 160 бар
(2320 psig)
-1 … 160 bar/-100 … 16000 kPa (-14.5 … 2320 psig)
Давление процесса зависит от присоединения
к процессу, например фланца (см. следующую
диаграмму)
200 °C
(392 °F)
450 °C
(842 °F)
-196 °C
(-321 °F)
0 °C
(32 °F)
-110 °C
(-166 °F)
40 bar
64 bar
100 bar
1
2

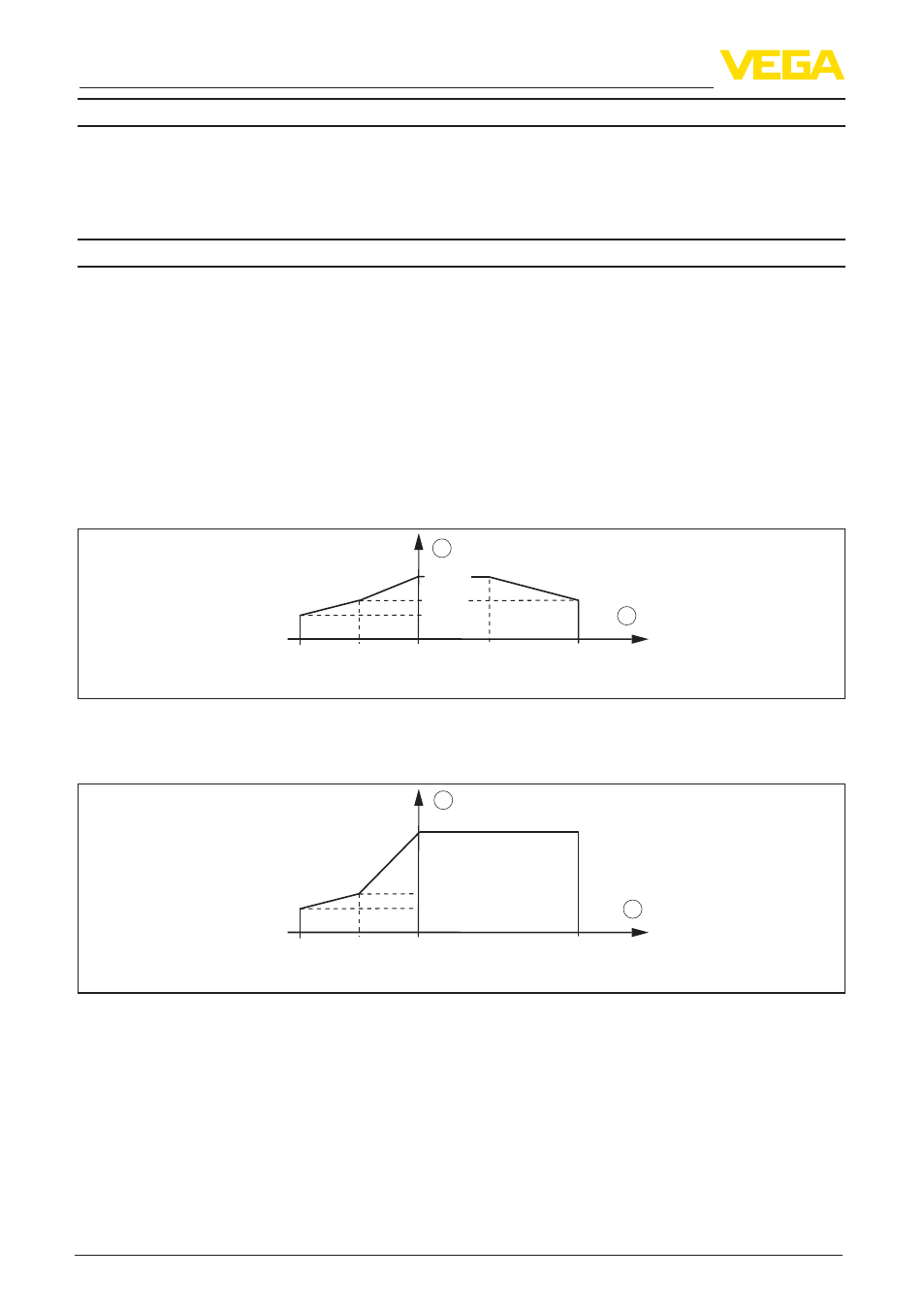

Рис. 50: Температура процесса - давление процесса (исполнение до 100 бар)
1 Давление процесса, bar (psig)
2 Температура процесса, °C (°F)
450 °C
(842 °F)
-196 °C
(-321 °F)
0 °C
(32 °F)
160 bar
-110 °C
(-166 °F)
40 bar
64 bar
1
2
Рис. 51: Температура процесса - давление процесса (исполнение до 160 бар)
1 Давление процесса, bar (psig)
2 Температура процесса, °C (°F)
Температура процесса (температура
резьбы или фланца)
Ʋ VEGASWING 66 из 316L/Hastelloy
C22 (2.4602)/Inconel 718 (2.4668)
-196 … +450 °C (-321 … +842 °F)
