5 Подключение к источнику питания
VEGASWING 66 • - двухпроводный
44952-R
U-130930
2. Ослабить гайку кабельного ввода.
3. Удалить прибл. 10 см обкладки кабеля, концы проводов
зачистить прибл. на 1 см.
4. Вставить кабель в датчик через кабельный ввод.
5. Открыть контакты с помощью отвертки.
6. Провода вставить в открытые контакты в соответствии со
схемой подключения.
7. Закрыть контакты с помощью отвертки.
8. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
9. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
10. Завинтить крышку корпуса.
Электрическое подключение выполнено.
5.3 Схема подключения (однокамерный
корпус)
Рисунки ниже действительны для исполнения без
взрывозащиты, а также для исполнения Ex d.
5
5
5
5
1
2
4
3

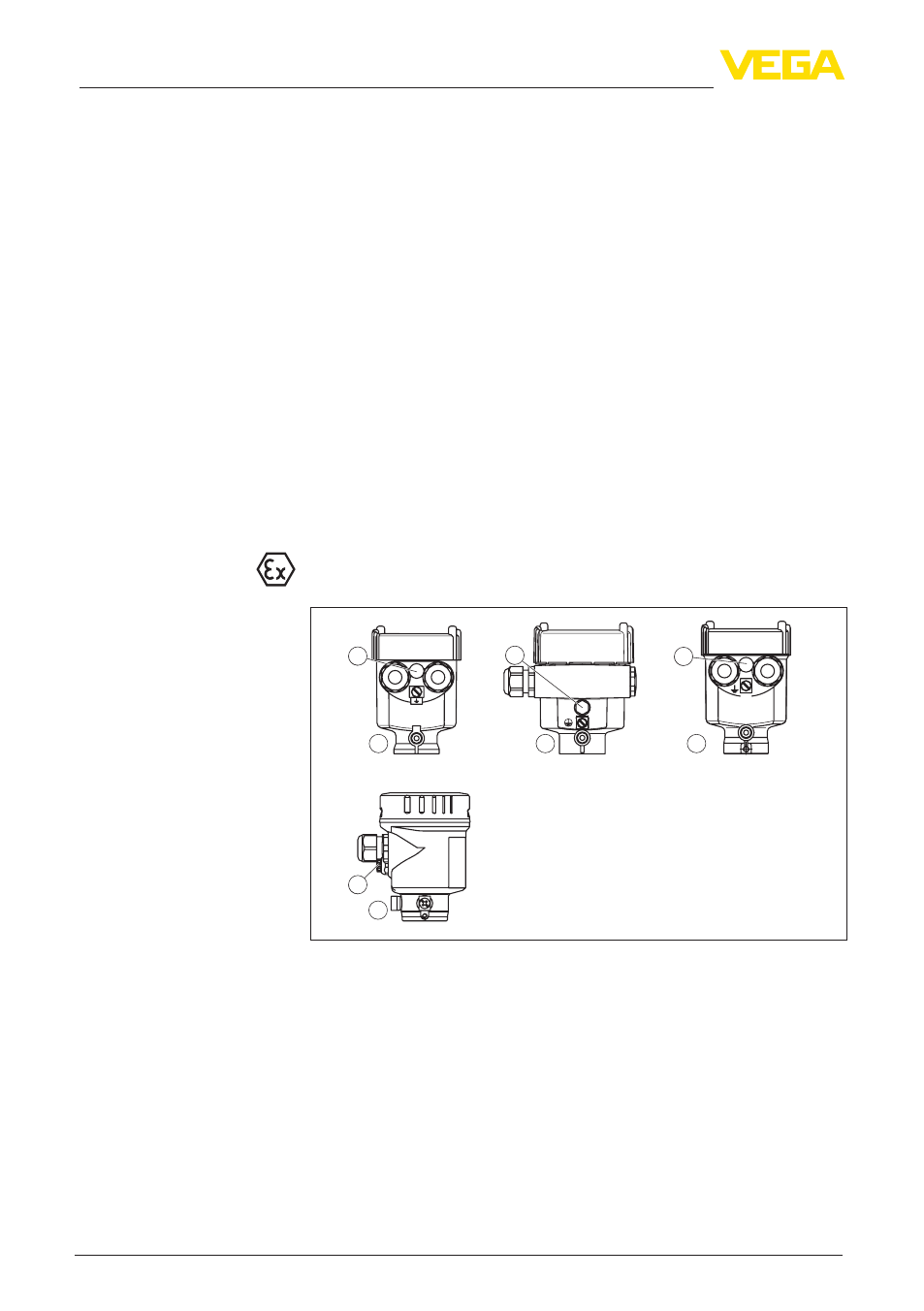

Рис. 11: Однокамерный корпус из различных материалов
1 Пластик (не для Ex d)
2 Алюминий
3 Нержавеющая сталь, точное литье
4 Нержавеющая сталь, электрополированный (не для Ex d)
5 Фильтр для выравнивания давления или заглушка при исполнении
IP 66/IP 68 1 bar (не для Ex d)
Обзор корпусов
