5 Подключение к источнику питания
VEGASWING 66 • - двухпроводный
44952-R
U-130930
9
4
7
1
5 3
2
6
8
on
4 3 2
Test
1
Z
1 2
g / cm3
0,7
0,5
max
min

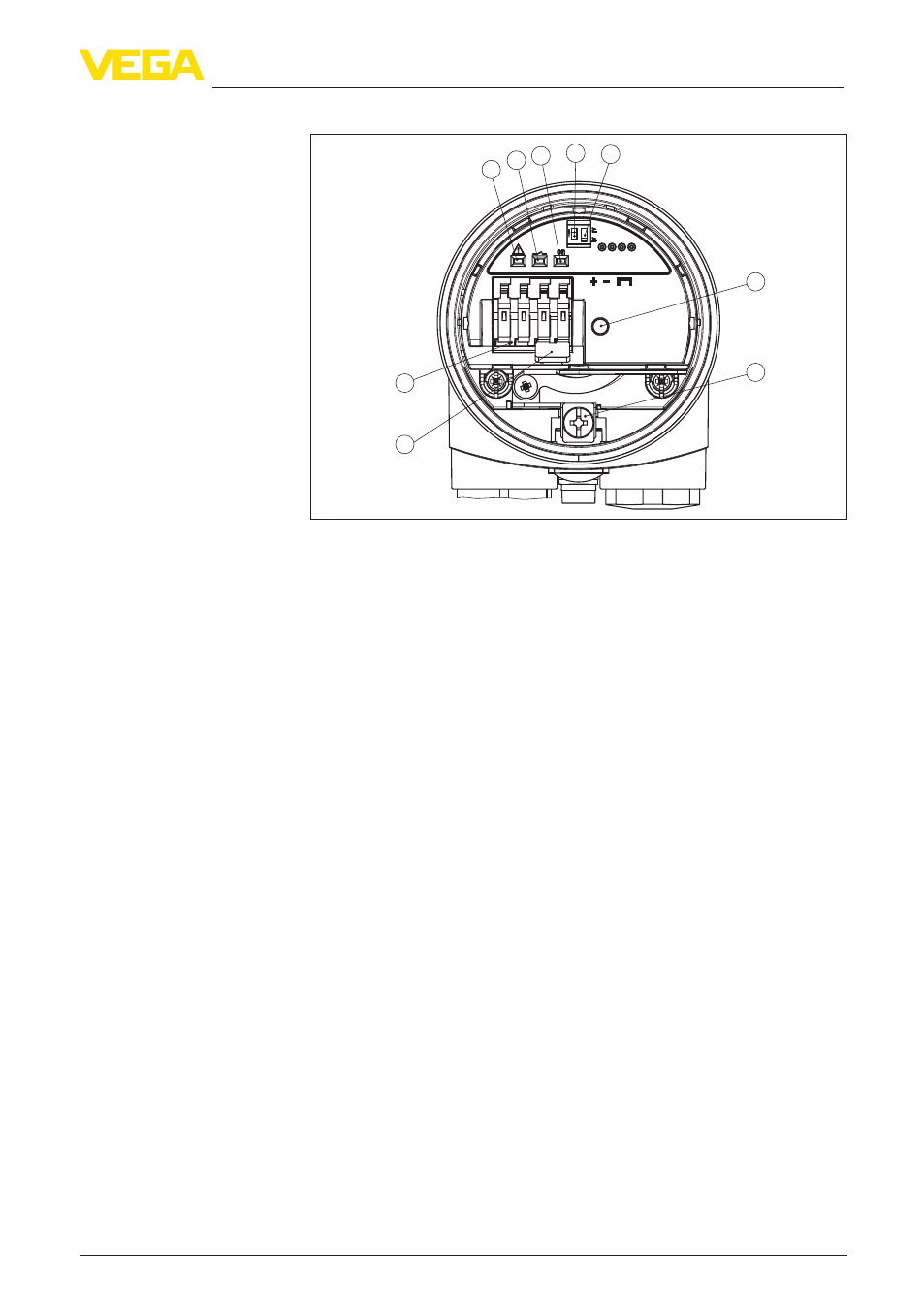

Рис. 12: Отсек электроники и подключения (однокамерный корпус)
1 Светодиодный индикатор - состояние неисправности (красный)
2 Светодиодный индикатор - состояние переключения (желтый)
3 Светодиодный индикатор - рабочий режим (зеленый)
4 Переключатель режимов работы для выбора режима переключения
(min./max.)
5 DIL-переключатель установки чувствительности
6 Тестовая кнопка
7 Клемма заземления
8 Клеммный мостик
9 Соединительные клеммы
Рекомендуется подключать VEGASWING 66 по принципу тока
покоя, т.е. чтобы при срабатывании сигнала предельного уровня,
обрыве цепи или неисправности цепь тока переключения была
разомкнута (безопасное состояние).
Для подключения к устройству формирования сигнала VEGATOR
(в том числе Ex, WHG). Питание датчика осуществляется через
устройство формирования сигнала (см. "Технические данные",
специальные данные для Ex см. прилагаемые "Указания по
безопасности").
Данный пример подключения действителен для всех
универсальных устройств формирования сигнала.
Желтый световой индикатор на VEGASWING 66 горит в
зависимости от установленного режима работы.
См. руководство по эксплуатации устройства формирования
сигнала. Подходящие устройства формирования сигнала - см.
"Технические данные".
При применении VEGASWING 66 в Ex-зоне, должны
соблюдаться указания по безопасности и условия сертификата
соответствия. Если устройство должно работать прямо на
Отсек электроники и
подключения
Схема подключения
