11 Приложение
VEGABAR 81 • 4 … 20 mA/HART
45018-R
U-131107
90 %
100 %
10 %
t
t
T
A
t
t
S
2
1

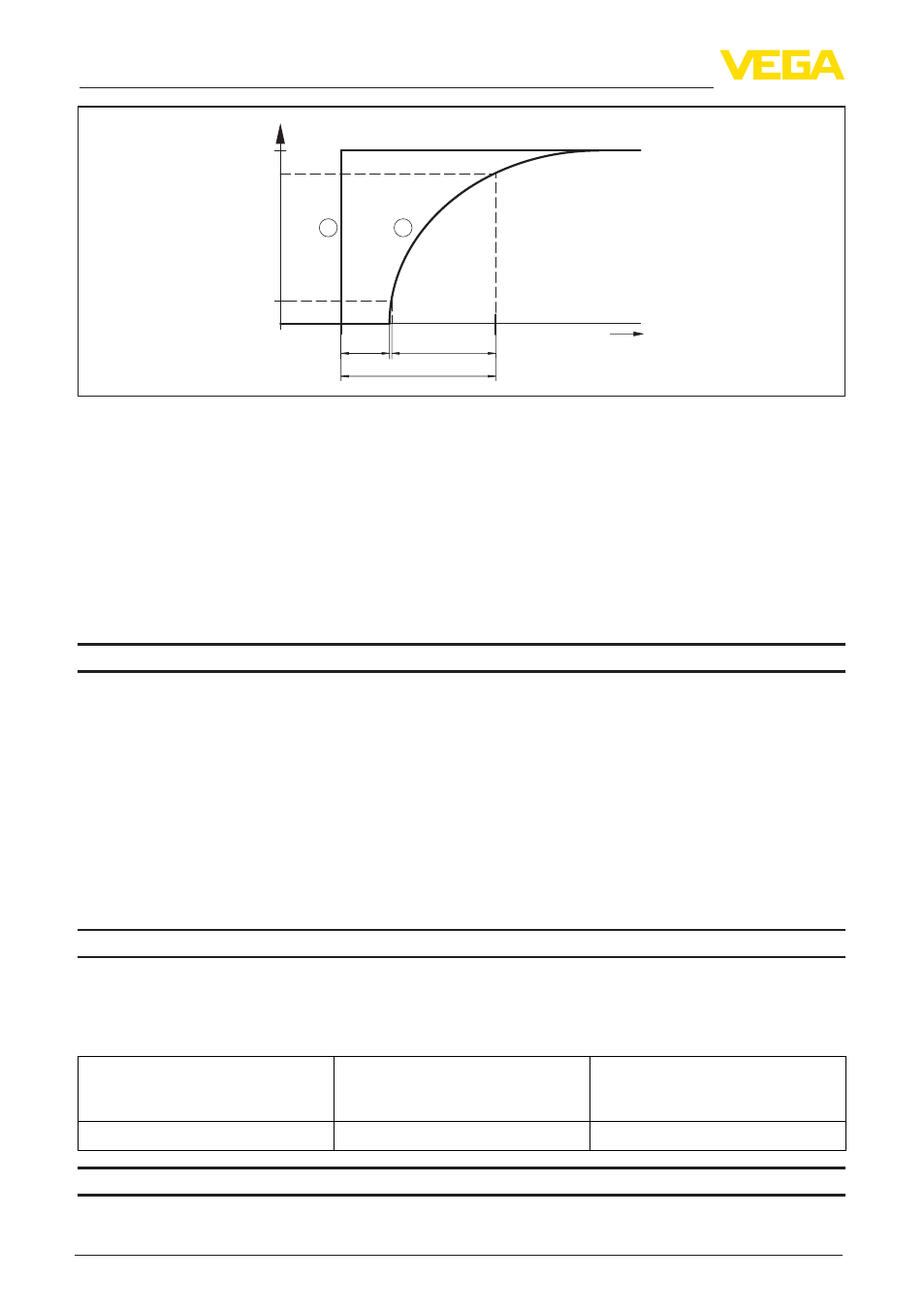

Рис. 42: Скачкообразное изменение параметров процесса. t
T
: время нечувствительности; t
A
: время
нарастания; t
S
: время реакции на скачкообразное изменение
1 Параметр процесса
2 Выходной сигнал
Время нечувствительности
≤ 45 ms
Время нарастания сигнала
≤ 35 ms (10 … 90 %)
Время реакции на скачок
≤ 80 ms (ti: 0 s, 10 … 90 %)
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Эталонные условия и влияющие величины (по DIN EN 60770-1)
Эталонные условия по DIN EN 61298-1
Ʋ Температура
+18 … +30 °C (+64 … +86 °F)
Ʋ Относительная влажность
45 … 75 %
Ʋ Давление воздуха
860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psi)
Определение характеристики
Установка граничной точки по IEC 61298-2
Характеристика
Линейный
Базовое монтажное положение
Вертикальное, мембрана смотрит вниз
Влияние монтажного положения
В зависимости от исполнения изолирующей
диафрагмы
Погрешность измерения (по IEC 60770)
Действительно для цифровых выходов сигнала (HART, Profibus PA, Foundation Fieldbus), а
также для аналогового токового выхода 4 … 20 mA относительно установленного диа-
пазона измерения. Изменение диапазона - Turn down (TD) - это отношение номинального
диапазона измерения к установленному диапазону измерения.
Класс точности
Нелинейность, гистерезис и
неповторяемость при TD от
1 : 1 до 5 : 1
Нелинейность, гистерезис и
неповторяемость при TD > 5 : 1
0,2 %
< 0,2 %
< 0,04 % x TD
Влияние температуры продукта и окружающей среды
Термическое изменение нулевого сигнала и выходного диапазона
