5 Подключение к источнику питания
VEGABAR 81 • 4 … 20 mA/HART
45018-R
U-131107

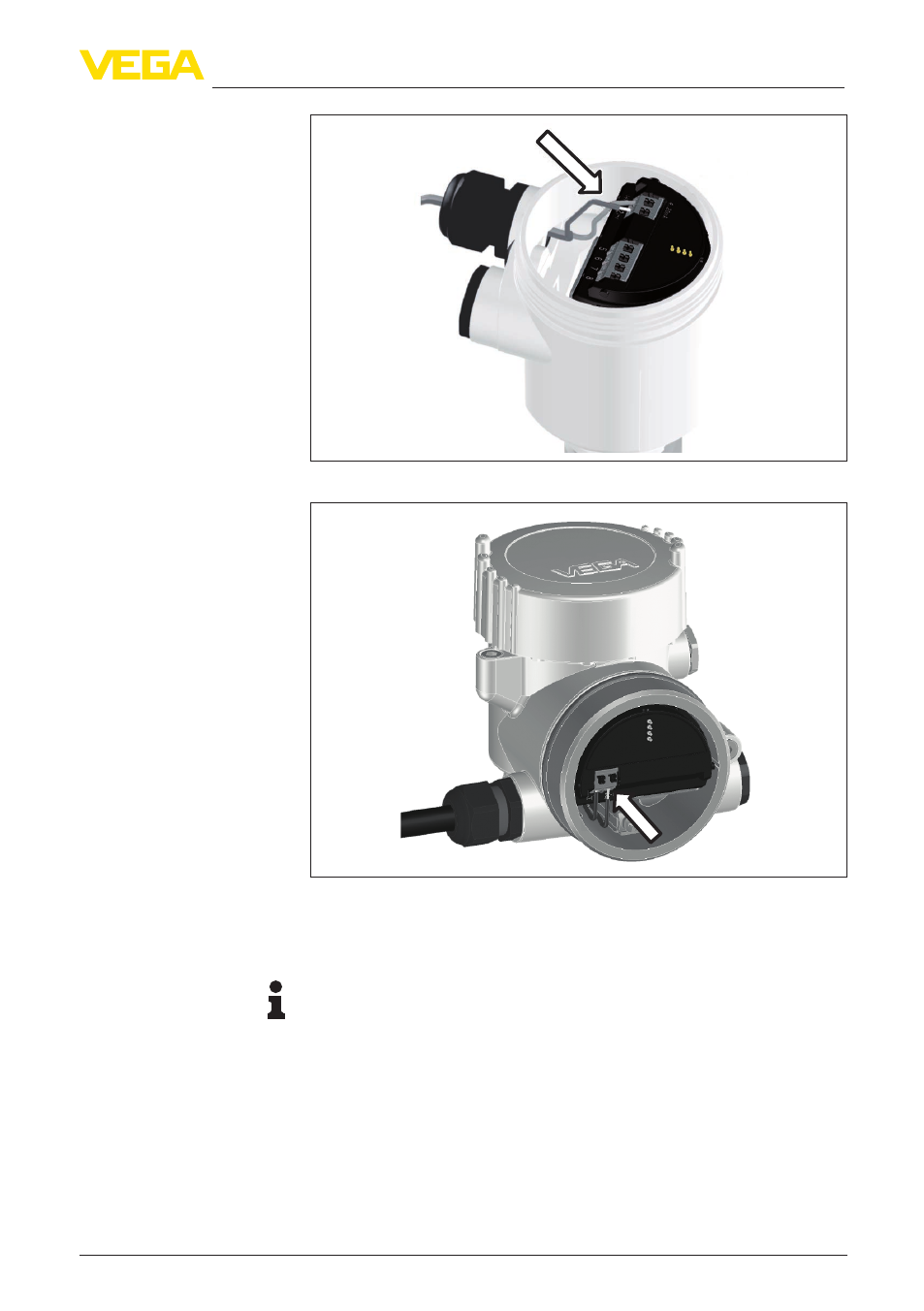

Рис. 15: Шаги подключения 5 и 6 - однокамерный корпус
Рис. 16: Шаги подключения 5 и 6 - двухкамерный корпус
6. Концы проводов вставить в контакты в соответствии со
схемой подключения.
Информация:
Жесткие провода и гибкие провода с гильзами на концах
вставляются прямо в отверстия контактов. В случае гибких
проводов без конечных гильз, чтобы открыть отверстие
контакта, нужно слегка нажать на вершину контакта маленькой
отверткой, после удаления отвертки контакты снова закроются.
Макс. сечение проводов см. "Технические данные /
Электромеханические данные".
7. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
