5 Подключение к источнику питания
VEGABAR 81 • 4 … 20 mA/HART
45018-R
U-131107
элемента
1 2 3 4
6
3
4
1
2
5

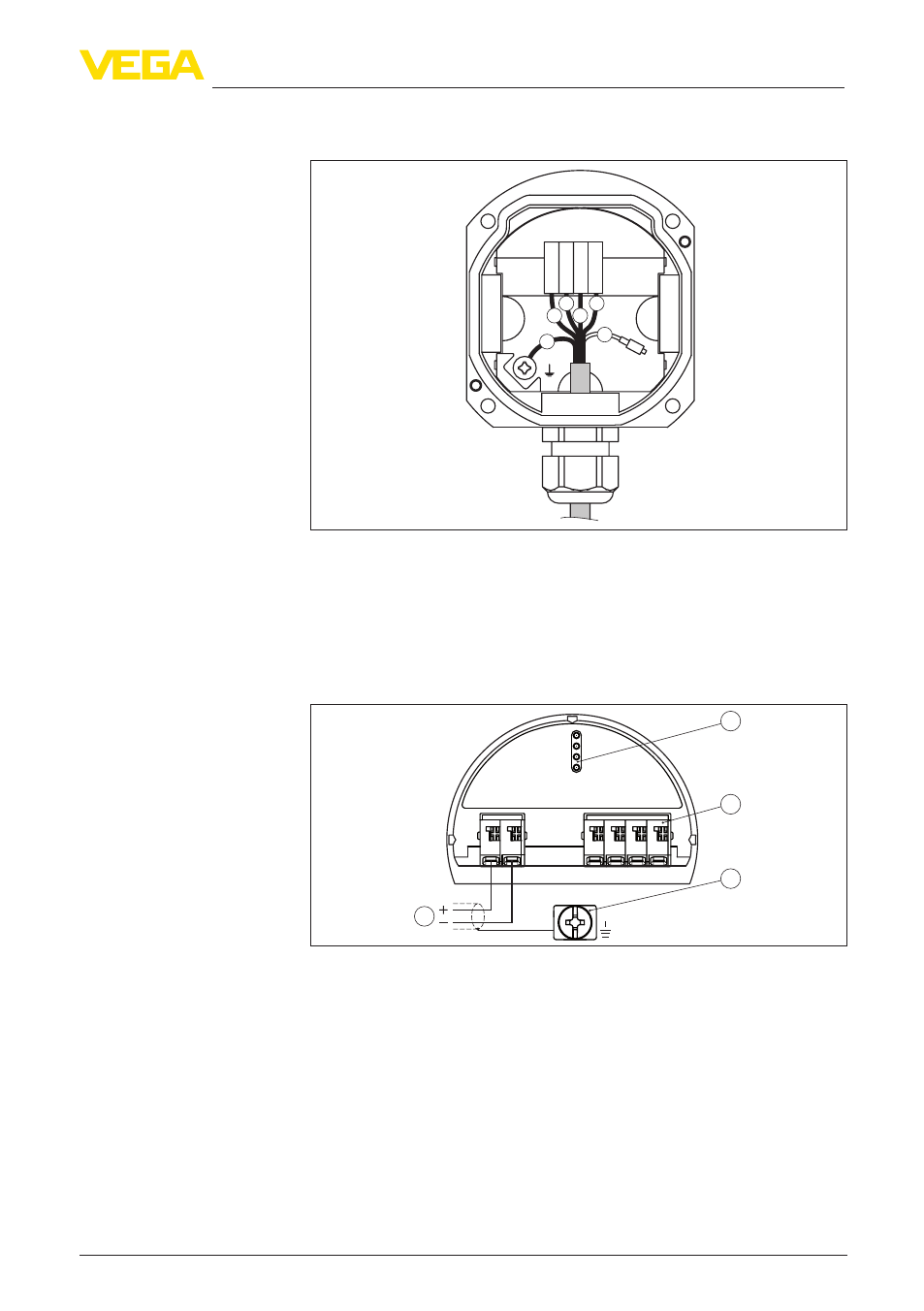

Рис. 31: Подключение датчика в цоколе корпуса
1 Желтый
2 Белый
3 Красный
4 Черный
5 Экранирование
6 Капилляр для выравнивания давления
5
1
2
+
( )
(-)
6 7 8
4...20mA
2
3
4
1
Рис. 32: Отсек электроники и подключения (однокамерный корпус)
1 Питание/Выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Для выносного устройства индикации и настройки или ведомого
(Slave) датчика
4 Клемма заземления для подключения экрана кабеля
5.10 Фаза включения
После подключения к источнику питания или после
восстановления напряжения в течение прибл. 10 секунд
выполняется самопроверка устройства:
•
Внутренняя проверка электроники
Клеммный отсек в цоко-
ле корпуса
Отсек электроники и
подключения
