6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 86 • 4 … 20 mA/HART - четырехпроводный
42285-R
U-130320

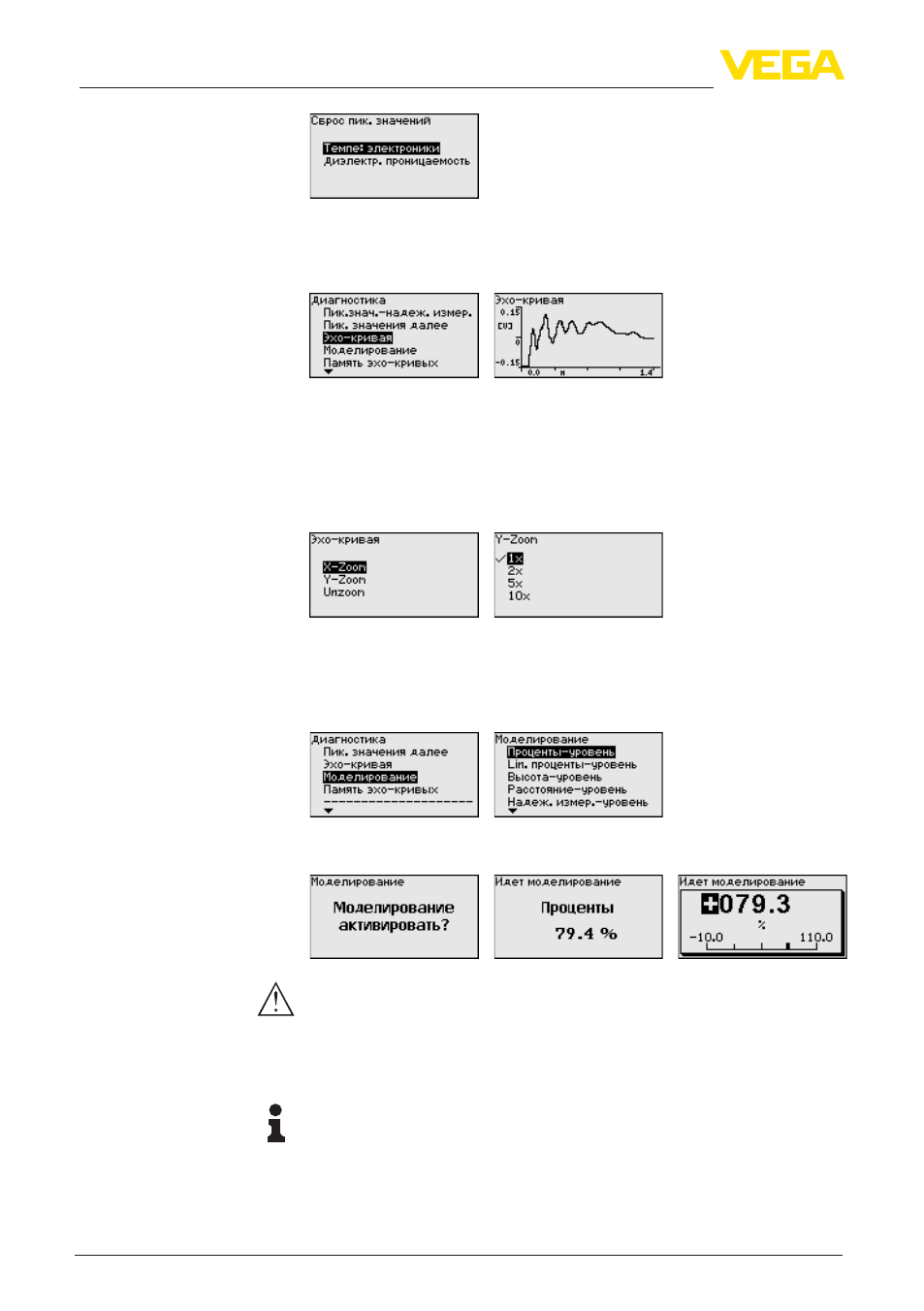

"Эхо-кривая" показывает уровень эхосигналов в пределах
диапазона измерения в V. Уровень сигнала позволяет оценить
качество измерения.
Посредством следующих функций можно увеличить участок
эхо-кривой.
•
"X-Zoom": функция увеличения для измеренного расстояния
•
"Y-Zoom": 1-, 2-, 5- и 10-кратное увеличение сигнала в "V"
•
"Unzoom": возврат к изображению в пределах номинального
диапазона измерения с однократным увеличением
Данное меню позволяет моделировать измеренные значения
через токовый выход, с помощью чего проверяется канал
передачи сигнала, например через подключенное устройство
индикации или входную карту системы управления.
Выберите желаемую величину для моделирования и задайте
желаемое числовое значение.
Осторожно!
В работающем режиме моделирования моделированное
значение выдается как токовое значение 4 … 20 mA и как
цифровой сигнал HART.
Чтобы деактивировать моделирование, нажмите клавишу [ESC].
Информация:
Моделирование останавливается автоматически через 60 минут
после последнего нажатия клавиши.
Диагностика - Эхо-кри-
вая
Диагностика - Модели-
рование
