5 Подключение к источнику питания
VEGAFLEX 86 • 4 … 20 mA/HART - четырехпроводный
42285-R
U-130320

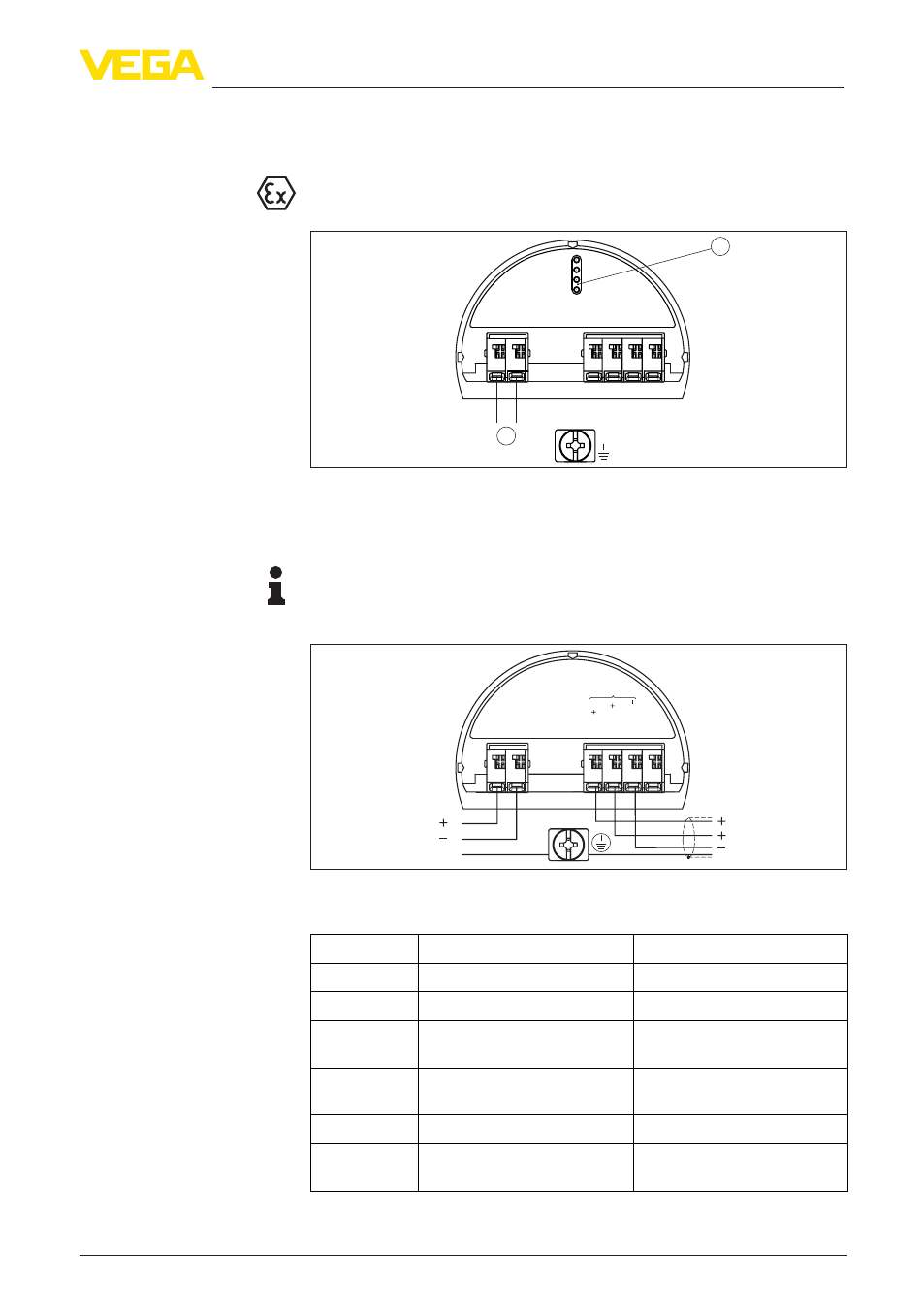

5.3 Схема подключения (двухкамерный
корпус)
Рисунки ниже действительны для исполнения без
взрывозащиты, а также для исполнения Ex d.
5 6 7 8
4...20mA
2
1 2 +
( ) (-)
1
Рис. 11: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Для модуля индикации и настройки или интерфейсного адаптера
Информация:
Подключение выносного блока индикации и настройки при этом
двухкамерном корпусе невозможно.
power supply
4...20mA
active passive commo
n
IS GN
D
5 1
/L
/N
PE
2 +
( ) (-) 6 7 8
Рис. 12: Отсек подключения в двухкамерном корпусе в случае сетевого
напряжения
Клемма Функция Полярность
1 Питание +/L
2 Питание -/N
5 Выход 4 … 20 mA (актив-
ный)
+
6 Выход 4 … 20 mA (пассив-
ный)
+
7 Масса - выход -
8 Функциональная земля при
монтаже по CSA
Отсек электроники
Отсек подключения в
случае сетевого напря-
жения
